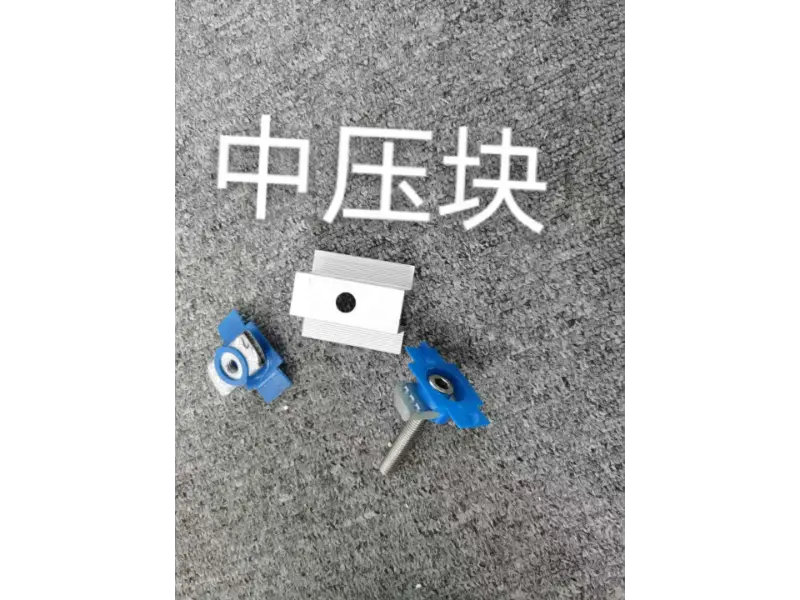

Aluminum Alloy Intermediate Clamp

Ang aluminum alloy intermediate clamp (photovoltaic mid-clamp) ay isang espesyal na bahagi na idinisenyo upang i-secure ang mga module ng photovoltaic (PV). Nakaposisyon sa pagitan ng dalawang magkatabing panel ng PV, ikinakandado nito ang mga module sa mga mounting rail, nililimitahan ang pahalang na displacement, at pinahuhusay ang wind at seismic resistance ng buong array. Ito ay may kasamang 304 stainless steel fasteners at isang opsyonal na EPDM anti-slip rubber pad upang protektahan ang mga module frame mula sa pinsala. Ang disenyo ay nagsasama ng mga drainage at airflow channel upang mabawasan ang akumulasyon ng alikabok, tubig, at niyebe. Ang mga clamp na ito ay malawakang ginagamit sa komersyal at pang-industriya na rooftop installation, residential PV system, at utility-scale ground-mounted solar power plants. Maaaring i-customize ang mga sukat batay sa kapal ng module at mga partikular na kinakailangan sa pagkarga ng proyekto.

Mga Pangunahing Pag-andar

1. Intermediate Clamping at Securing:

Naka-install sa pagitan ng dalawang magkatabing PV modules, ang aluminum alloy intermediate clamp ay nakakandado nang mahigpit sa mga module sa mga mounting rails. Pinaghihigpitan nito ang parehong pahalang at patayong displacement, tinitiyak na ang mga module ay mananatiling maayos na nakahanay at napapailalim sa matatag, pare-parehong pwersa; ito ay nagsisilbing pangunahing bahagi ng pagkonekta para sa pag-secure ng buong array.

2. Wind at Seismic Resistance:

Sa pamamagitan ng pagbibigay ng multi-point clamping, nililimitahan ng device ang paggalaw at oscillation ng module sa panahon ng malakas na hangin o mga seismic na kaganapan. Pinipigilan nito ang mga module mula sa paglilipat mula sa mga riles o pag-vibrate sa ilalim ng matinding pagkarga, sa gayon ay nagpapabuti sa pangkalahatang katatagan ng array sa malupit na kondisyon ng panahon.

3. Anti-Slip at Anti-Loosening:

Ang panloob na anti-slip serrations, na sinamahan ng isang EPDM rubber pad, ay nagpapataas ng friction sa pagitan ng clamp at ng module frame. Pinipigilan nito ang mga module mula sa pag-slide o pagluwag, habang pinapakalma din ang clamping stress upang maprotektahan ang mga frame ng module mula sa pagkadurog o pagkasira.

4. Paglipat ng Load:

Ang clamp ay pantay na naglilipat ng bigat ng mga module—kasama ang hangin at snow load—sa mga mounting rails, support columns, at ang foundation structure. Namamahagi ito ng stress, na pumipigil sa localized na overloading na maaaring humantong sa structural deformation o pinsala sa PV modules.

5. Drainage at Airflow:

Ang istraktura ng aluminyo haluang metal intermediate clamp ay nagtatampok ng pinagsamang drainage at airflow channel. Pinapadali ng mga ito ang mahusay na pag-agos ng tubig-ulan at condensation, na binabawasan ang akumulasyon ng alikabok, tubig, at niyebe sa mga clamping point, habang pinapaliit din ang mga panganib ng shading at labis na load buildup sa mga module.

6. Pagkakatugma at Kakayahan:

Tugma sa mga karaniwang kapal ng solar module (hal., 30mm, 35mm, 40mm) at nako-customize para sa hindi karaniwang mga dimensyon. Idinisenyo upang gumana sa iba't ibang mga istruktura ng frame at module mula sa iba't ibang mga tagagawa, maaaring matugunan ng isang solong sistema ng supply ang mga kinakailangan ng magkakaibang mga proyekto.

Teknikal na Pagtutukoy

item	Pagtutukoy
Base Alloy Grade	Aluminum Alloy 6005-T5 / 6063-T5 (opsyonal)
Paggamot sa Ibabaw	Silver anodizing, kapal ng pelikula ≥10μm
Kapal ng Anodic Film	≥10μm, available ang thickened customization para sa coastal at high salt spray environment
Tugma na Kapal ng Module	30mm, 35mm, 40mm (nako-customize)
Karaniwang Haba	40/50/60/80mm (gupitin sa laki kapag hiniling)
Uri ng Istruktura	Modular mid-clamping na istraktura na may anti-slip na profile ng ngipin sa panloob na bahagi
Pagsuporta sa mga Fastener	304 hindi kinakalawang na asero T-bolts at nuts
Opsyonal na Mga Kagamitan	EPDM rubber anti-slip gasket
Wind Load Resistance	Hanggang 60m/s (muling sinuri bawat proyekto)
Snow Load	1.4kN/m² (kinakalkula bawat proyekto)
Mga Sitwasyon ng Application	Mga komersyal at industriyal na bubong, residential PV, ground-mounted central PV power stations
Mga Naaangkop na Pamantayan	Available ang mga sertipikasyon ng GB/T 5237, CE, ISO9001

Mga Serbisyo sa Packaging at Logistics

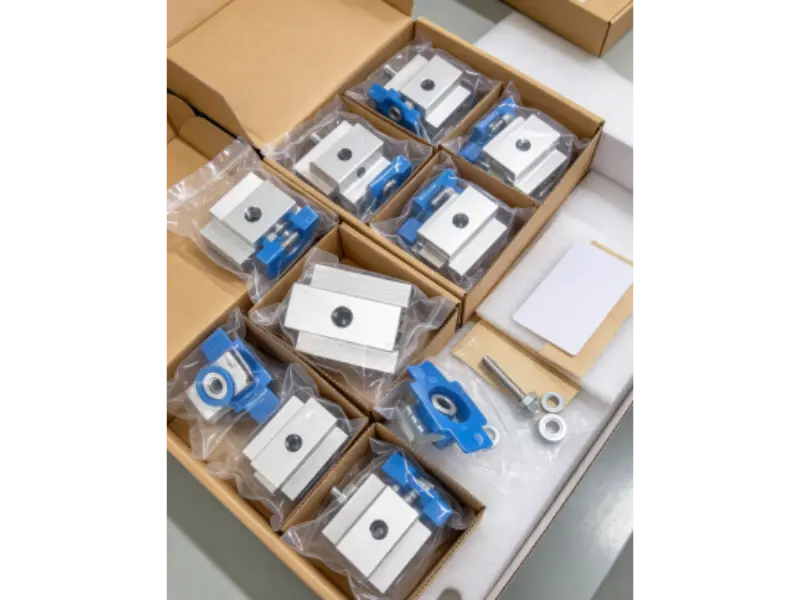

1. Indibidwal na Packaging:

Ang bawat aluminum alloy intermediate clamp ay naka-pack nang hiwalay upang maiwasan ang friction o impact, pinoprotektahan ang anodized na ibabaw at tiyaking walang mga gasgas o pinsala sa coating na magaganap habang nagbibiyahe.

2. I-clear ang Labeling:

Pinagbukud-bukod ang mga item ayon sa modelo at detalye, na may kasamang malilinaw na label at listahan ng mga packing para mapadali ang mabilis na pagsusuri sa imbentaryo sa lugar at organisadong imbakan.

3. Dami ng Pag-verify:

Ang bawat kargamento ay sumasailalim sa masusing pagbibilang at pag-verify ng mga modelo at batch upang matiyak na ang mga aktwal na item—sa dami at mga detalye—ay perpektong tumutugma sa listahan ng packing, na pumipigil sa mga kakulangan o pagtanggal.

4. Reinforced Outer Packaging:

Ang mga kalakal ay nakaimpake sa matibay na karaniwang mga karton o mga kahon na gawa sa kahoy, na nilagyan ng mga panloob na materyales sa pag-cushioning at pinatibay na mga protektor ng sulok upang maiwasan ang pagpapapangit mula sa mga epekto sa panahon ng transportasyon.

5. Proteksyon sa kahalumigmigan:

Ang mga desiccant ay kasama sa loob ng packaging upang matiyak ang isang tuyong kapaligiran sa buong dagat o land transit, na maiwasan ang pinsala na nauugnay sa kahalumigmigan sa anodized coating at matiyak na ang mga bahagi ay handa na para sa agarang pag-install pagdating.

6. Suporta sa Logistics:

Kasama sa mga flexible na opsyon sa paghahatid ang mga phased na pagpapadala. Para sa mga internasyonal na order, nagbibigay kami ng mga komprehensibong listahan ng packing at dokumentasyon ng customs upang matiyak ang maayos na pag-export clearance; para sa mga domestic order, nag-aalok kami ng direct-to-site na full-truckload delivery, na nakaayon sa mga iskedyul ng konstruksiyon.

Proseso ng Pag-install

1. Pre-installation Briefing:

Nagbibigay kami ng mga plano sa pag-install at teknikal na dokumentasyon, binabalangkas ang mga pangunahing punto ng pag-install, mga kinakailangan sa paghigpit, at mahahalagang pag-iingat, na sinusuportahan ng isang teknikal na briefing bago ang konstruksyon.

2. Pagpoposisyon at Layout:

Batay sa mga blueprint ng disenyo, tinutukoy ang layout ng mga solar module at mounting rails, at ang mga punto ng pag-install para sa mga mid-clamp ay minarkahan upang matiyak ang pare-parehong espasyo at pagkakahanay.

3. Paglalagay ng Module:

Ang mga solar module ay nakaposisyon sa mga mounting rails; ang spacing at leveling sa pagitan ng mga katabing module ay inaayos upang matiyak na ang mga frame ng module ay ganap na magkasya sa mga puwang ng mid-clamp.

4. Pag-install at Paghigpit:

I-install ang aluminum alloy intermediate clamp at higpitan ang T-bolts sa tinukoy na torque. Tiyaking kontrolado nang mabuti ang puwersa ng paghihigpit—iwasan ang labis na puwersa na maaaring makapinsala sa mga frame ng module, at tiyaking hindi masyadong maluwag ang mga ito, na maaaring humantong sa kawalang-tatag.

5. Anti-slip Inspection:

I-verify na ang EPDM rubber pads at anti-slip serrations ay wastong nakaposisyon. Siyasatin ang bawat clamping point upang matiyak na ang mga module ay ligtas at hindi madulas o lumuwag.

6. Pangwakas na Inspeksyon at Pagtanggap:

Suriin ang buong hanay upang matiyak na ang lahat ng mga bahagi ay maayos na hinihigpitan at na-level. I-verify ang mga gaps sa pagitan ng mga module at ang kanilang pangkalahatang pagkakahanay. Kapag nakumpirma na ang mga kinakailangan sa pagkarga at ang pag-install ay pumasa sa inspeksyon, maaaring ibigay ang proyekto.

FAQ

Q1: Anong agwat ang dapat iwan sa pagitan ng mga frame ng dalawang magkatabing module kapag gumagamit ng mid-clamp?

A: Para sa mga karaniwang proyekto, sapat na ang 5–8 mm na expansion gap para ma-accommodate ang thermal expansion at contraction. Maaari rin naming irekomenda ang naaangkop na mga detalye batay sa iyong mga guhit ng proyekto kapag nag-order ka.

Q2: Ano ang tamang tightening torque para sa mid-clamp, at masisira ba nito ang module frames?

A: Higpitan ang T-bolts ayon sa karaniwang mga pagtutukoy ng torque. Gamit ang EPDM rubber pad na kumikilos bilang isang buffer, ang wastong paghigpit ay hindi makakasira sa mga frame ng module. Gayunpaman, ang labis na metalikang kuwintas ay maaaring durugin ang mga frame ng aluminyo, kaya dapat na iwasan ang sobrang paghigpit.

Q3: Ang mga bolts ba na ginamit kasama ng mga mid-clamp ay kukuha sa panahon ng pangmatagalang paggamit sa labas, na nagpapahirap sa kanila na tanggalin sa ibang pagkakataon?

A: Nagbibigay kami ng 304 na hindi kinakalawang na asero na mga fastener bilang pamantayan, na nag-aalok ng mahusay na pagtutol sa pagsamsam. Para sa mga pangmatagalang proyekto sa labas, maaari ding piliin ang mga bolts na may anti-seize coating upang mapadali ang pagtanggal sa panahon ng pagpapanatili o pagpapalit ng module sa hinaharap.

T4: Maaari bang magamit muli ang mga mid-clamp kung ang mga serration (ngipin) ay sira na?

A: Maaaring gamitin muli ang mga ito kung ang mga serrations ay hindi gaanong nasusuot at ang profile ay nananatiling hindi deformed. Kung ang mga serrations ay mabigat na pagod, ang anti-slip na pagganap ay makompromiso; samakatuwid, hindi namin inirerekomendang gamitin ang mga ito para sa mga bagong proyektong photovoltaic.

Q5: Maaari bang ihalo ang mga mid-clamp na may iba't ibang mga detalye ng kapal sa parehong proyekto sa rooftop?

A: Ang paghahalo ng iba't ibang mga pagtutukoy ay hindi inirerekomenda. Ang paggamit ng mga intermediate clamp na may iba't ibang kapal ay maaaring humantong sa hindi pantay na pagkarga sa mga module, na posibleng magdulot ng mga localized na konsentrasyon ng stress at pagtaas ng panganib ng micro-cracks; samakatuwid, ito ay pinakamahusay na i-standardize ang mga pagtutukoy.

Q6: Anong mga partikular na pagsasaalang-alang ang dapat tandaan kapag pumipili ng mga intermediate clamp para sa malalaking format, dual-glass na mga module?

A: Dahil sa mas malaking self-weight ng malalaking format na dual-glass modules, ipinapayong unahin ang paggamit ng mas makapal na aluminum alloy na intermediate clamp. Bukod pa rito, i-verify ang taas ng frame ng module, kumpirmahin ang epektibong haba ng contact ng clamping, at—kung kinakailangan—dagdagan ang bilang ng mga clamping point.
