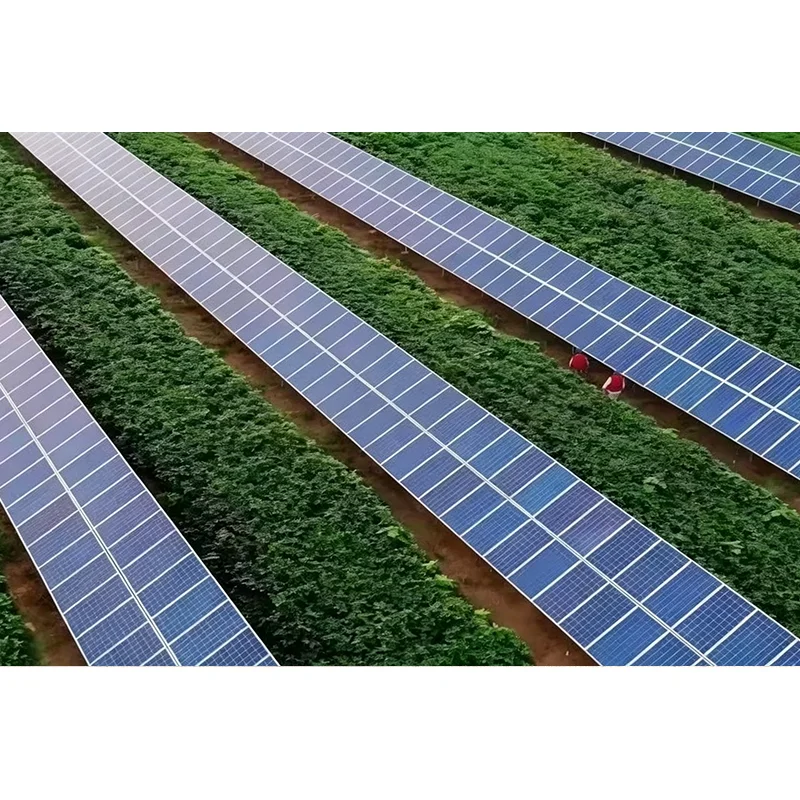

A Nakatagilid na Single-Axis Solar Tracker Systemnagbibigay-daan sa mga photovoltaic module na umikot sa paligid ng isang inclined axis, na tumutulong na mapanatili ang isang mas kanais-nais na anggulo patungo sa araw sa buong araw. Kung ikukumpara sa fixed-tilt mounting, ang diskarteng ito ay maaaring magpapataas ng solar irradiation na natanggap ng mga module habang pinapanatili ang isang mas simpleng mekanikal na arkitektura kaysa sa dual-axis tracking. Ipinapaliwanag ng artikulong ito kung paano gumagana ang tilted-axis tracking, anong proyekto ang tinutugunan nito, kung paano nakakaapekto sa performance ang mga bahagi ng system, at kung ano ang dapat isaalang-alang ng mga engineer at developer ng proyekto kapag nagpaplano ng maaasahang solusyon sa pagsubaybay. Sinusuri din nito ang mga kondisyon ng pag-install, disenyo ng istruktura, mga diskarte sa pagkontrol, pagpapanatili, ani ng enerhiya, at pangmatagalang halaga ng proyekto.
Ang mga solar photovoltaic module ay bumubuo ng kuryente sa pamamagitan ng pag-convert ng sikat ng araw sa elektrikal na enerhiya. Gayunpaman, ang dami ng kapaki-pakinabang na solar radiation na umaabot sa isang module ay patuloy na nagbabago habang ang araw ay gumagalaw sa kalangitan. Ang isang fixed-tilt na istraktura ng PV ay nagpapanatili ng isang paunang natukoy na oryentasyon, na nangangahulugang ang anggulo nito na nauugnay sa araw ay pinakamainam lamang sa ilang partikular na mga panahon.
Lumilikha ito ng praktikal na hamon para sa mga developer na gustong pataasin ang produksyon ng enerhiya nang hindi ipinapakilala ang pagiging kumplikado ng isang ganap na dual-axis tracking system. ANakatagilid na Single-Axis Solar Tracker Systemtinutugunan ang puwang na ito sa pamamagitan ng pagpayag sa PV array na umikot sa isang inclined axis.
Ang single-axis tracking ay malawakang ginagamit sa mga photovoltaic application, lalo na sa malalaking solar installation. Ipinakita ng pananaliksik na ang mga single-axis system ay maaaring magbigay ng makabuluhang mga nadagdag sa enerhiya kumpara sa mga fixed-tilt system, bagama't ang aktwal na nakuha ay lubos na nakadepende sa latitude, panahon, geometry ng system, shading, at mga kondisyon ng operating. :contentReference[oaicite:0]{index=0}
Ang configuration ng tilted-axis ay nagdaragdag ng isa pang variable ng disenyo: ang rotation axis ay hilig sa halip na ganap na pahalang o patayo. Ang geometry na ito ay maaaring maging partikular na kapaki-pakinabang kapag ang site ng proyekto, latitude, terrain, at gustong solar trajectory ay ginagawang kapaki-pakinabang ang isang inclined axis.
Ang Tilted Single-Axis Solar Tracker System ay isang photovoltaic mounting structure kung saan ang mga solar module ay umiikot sa isang axis na naka-install sa isang anggulo na may kaugnayan sa pahalang na ibabaw ng lupa.
Hindi tulad ng isang nakapirming PV mounting structure, ang mga module ay hindi permanenteng naka-lock sa isang oryentasyon. Binabago ng mekanismo ng motorized drive ang kanilang angular na posisyon sa araw ayon sa isang diskarte sa pagsubaybay. Hindi tulad ng isang dual-axis tracker, gayunpaman, ang system ay gumagamit lamang ng isang rotational degree ng kalayaan.
Karaniwang inilalarawan ng teknikal na literatura ang isang nakatagilid na single-axis tracker bilang isang sistema na ang rotation axis ay nasa pagitan ng pahalang at patayo. Maaaring piliin ang axis inclination ayon sa heyograpikong lokasyon, solar geometry, mga kinakailangan sa istruktura, at mga layunin ng proyekto. :contentReference[oaicite:1]{index=1}
Ang pangunahing konsepto ay maaaring ibuod bilang:
Ang prinsipyo ng pagpapatakbo ay diretso: binabago ng tracker ang oryentasyon ng PV array upang ang mga module ay makatanggap ng sikat ng araw sa isang mas paborableng anggulo sa iba't ibang oras ng araw.
Ang isang tipikal na sistema ay nagsisimula sa isang structural axis na sinusuportahan ng mga pundasyon at mga bearing assemblies. Ang mga PV module ay naka-mount sa isang torque tube o katumbas na structural beam. Pagkatapos ay paikutin ng mekanismo ng motor at transmission ang array sa paligid ng inclined axis.
Ang controller ay maaaring gumamit ng programmed solar-position calculations, time information, geographic coordinates, sensors, o kumbinasyon ng mga input na ito. Tinutukoy ng diskarte sa pagsubaybay ang naaangkop na posisyon para sa array.
Ang pananaliksik sa pagsubaybay sa tilted-axis ay nagpakita na ang na-optimize na pag-ikot sa paligid ng isang inclined axis ay maaaring mapabuti ang pagkuha ng enerhiya kumpara sa ilang mga alternatibong diskarte sa pagsubaybay, lalo na sa ilalim ng partikular na latitude at lagay ng panahon. :contentReference[oaicite:2]{index=2}
Gayunpaman, hindi dapat tingnan ang pagsubaybay bilang pangkalahatang pagtaas ng porsyento. Ang aktwal na benepisyo sa enerhiya ay nakasalalay sa kumpletong kapaligiran ng proyekto. Dapat isaalang-alang ng isang mahusay na dinisenyong tracker ang sun path, terrain, module configuration, row spacing, shading, wind condition, at operating strategy.
Ang isang maaasahang Tilted Single-Axis Solar Tracker System ay higit pa sa umiikot na frame. Ang mga elemento ng mekanikal, elektrikal, istruktura, at kontrol ay dapat magtulungan.
| Component | Pangunahing Pag-andar | Pangunahing Pagsasaalang-alang |
|---|---|---|
| Istruktura ng Suporta | Sinusuportahan ang mga PV module at namamahagi ng mga structural load | Lakas, paninigas, paglaban sa kaagnasan |
| Nakahilig na Axis | Tinutukoy ang rotational geometry | Anggulo ng axis, pagkakahanay, katigasan |
| Magmaneho ng Motor | Nagbibigay ng rotational movement | Torque, pagiging maaasahan, pagkonsumo ng kuryente |
| Gearbox o Slewing Drive | Naglilipat ng puwersa ng motor sa istraktura | Kapasidad ng pag-load at tibay ng makina |
| Controller | Kinakalkula at pinamamahalaan ang mga posisyon sa pagsubaybay | Katumpakan, komunikasyon, kontrol na lohika |
| Feedback sa Posisyon | Kinukumpirma ang aktwal na posisyon ng array | Katumpakan at pagtuklas ng pagkakamali |
| Pundasyon | Naglilipat ng mga structural load sa lupa | Mga kondisyon ng lupa, pag-load, paraan ng pag-install |
| Sistema ng Kaligtasan | Pinoprotektahan ang tracker sa panahon ng abnormal na mga kondisyon | Proteksyon ng hangin, mga limitasyon, kontrol sa emergency |
Ang pinakamahalagang dahilan sa pag-install ng teknolohiya sa pagsubaybay ay upang mapabuti ang kaugnayan sa pagitan ng ibabaw ng module at papasok na sikat ng araw. Sa pamamagitan ng paggalaw sa araw, ang array ay nakakakuha ng mas direktang solar radiation kaysa sa isang nakatigil na istraktura sa ilalim ng angkop na mga kondisyon.
Ang pang-eksperimentong pananaliksik sa tilted single-axis tracking ay nag-ulat ng masusukat na mga nadagdag sa enerhiya kumpara sa mga nakapirming system, habang ipinapakita rin na ang pagganap ay nag-iiba nang malaki sa mga kondisyon ng panahon. :contentReference[oaicite:3]{index=3}
Maaaring sundan ng dual-axis tracker ang araw sa dalawang dimensyon, ngunit nangangailangan ito ng karagdagang mekanikal na paggalaw, mga kontrol, at mga bahagi. Ang isang single-axis tracker ay nagbibigay ng isang antas ng paggalaw, na lumilikha ng isang potensyal na mas simpleng mekanikal na arkitektura.
Ang balanseng ito sa pagitan ng karagdagang pagkuha ng enerhiya at pagiging kumplikado ng mekanikal ay ginagawang kaakit-akit ang pagsubaybay sa single-axis para sa maraming malalaking proyekto ng PV.
Maaaring i-configure ang isang inclined rotation axis ayon sa geometry ng proyekto. Ito ay maaaring maging mahalaga para sa mga site kung saan ang isang kumbensyonal na horizontal tracking arrangement ay hindi ang pinakaangkop na solusyon.
Para sa mga proyektong kinasasangkutan ng sloped o kumplikadong lupain, ang disenyo ng istruktura ay nagiging partikular na mahalaga. Ang tracker ay dapat na engineered sa paligid ng aktwal na mga kondisyon ng site sa halip na mag-apply lamang ng isang karaniwang configuration.
Ipinakita ng mga pag-aaral na ang na-optimize na single-axis na pagsubaybay ay maaaring magpapataas ng taunang koleksyon ng solar kumpara sa mga nakapirming PV configuration. Isang nai-publish na pagsusuri ng isang nobelang tilted-axis structure ang nag-ulat ng taunang insidente ng radiation na katumbas ng 96.40% ng modelong dual-axis reference system nito sa ilalim ng mga kondisyon ng pag-aaral. :contentReference[oaicite:4]{index=4}
Ang resultang ito ay dapat na maunawaan bilang isang resulta ng pananaliksik sa ilalim ng tinukoy na mga pagpapalagay sa halip na isang pangkalahatang garantiya sa pagganap. Ang simulation na partikular sa proyekto ay nananatiling mahalaga.
Ang mga developer ng solar project ay karaniwang nahaharap sa ilang kakumpitensyang kinakailangan: mas mataas na ani ng enerhiya, makatwirang paggasta sa kapital, limitadong pagpapanatili, mahirap na lupain, pagbabago ng panahon, at mahabang buhay ng pagpapatakbo.
| Salik | Fixed-Tilt PV | Naka-tilt na Single-Axis Tracking |
|---|---|---|
| Modyul Movement | wala | Isang rotational axis |
| Mechanical Complexity | Mababa | Katamtaman |
| Koleksyon ng Enerhiya | Natutukoy sa pamamagitan ng nakapirming oryentasyon | Maaaring mapabuti sa ilalim ng angkop na mga kondisyon ng araw |
| Pagpapanatili | Sa pangkalahatan ay limitado | Nangangailangan ng inspeksyon ng mga gumagalaw na bahagi |
| Sistema ng Kontrol | Minimal | Kinakailangan |
| Proteksyon sa Panahon | Passive na disenyo ng istruktura | Maaaring magsama ng awtomatikong pagpoposisyon ng proteksyon |
| Kakayahang umangkop sa Site | Mataas para sa maginoo na lupain | Maaaring i-engineered para sa espesyal na terrain at geometry |
Ang tamang solusyon samakatuwid ay nakasalalay sa mga teknikal at pinansyal na layunin ng proyekto. Ang pagsubaybay ay nagdaragdag ng mga bahagi at mga kinakailangan sa pag-install, kaya ang karagdagang ani ng enerhiya ay dapat na masuri kumpara sa karagdagang kapital, pagpapanatili, at mga kinakailangan sa pagpapatakbo.
Ang latitude ay may malaking impluwensya sa maliwanag na paggalaw ng araw. Samakatuwid, ang axis inclination at tracking algorithm ay dapat na idinisenyo ayon sa aktwal na lokasyon ng proyekto sa halip na direktang kopyahin mula sa isa pang pag-install.
Ang mga istruktura ng solar tracker ay gumagana sa labas sa loob ng maraming taon at dapat makatiis sa hangin, ulan, mga pagbabago sa temperatura, at iba pang mga karga sa kapaligiran. Ang hangin ay partikular na mahalaga dahil ang PV array ay maaaring kumilos bilang isang malaking aerodynamic na ibabaw.
Dapat suriin ng structural engineering ang bigat ng module, presyon ng hangin, kapasidad ng pundasyon, torque ng drive, pagpapalihis, lakas ng koneksyon, at dynamic na pag-uugali.
Ang pundasyon ay naglilipat ng mga naglo-load ng tracker sa lupa. Ang kapasidad ng pagdadala ng lupa, mga kondisyong heolohikal, tubig sa lupa, kagamitan sa pag-install, at mga lokal na kasanayan sa pagtatayo ay dapat isaalang-alang bago tapusin ang disenyo ng pundasyon.
Ang katumpakan ng pagsubaybay ay nakakaimpluwensya sa oryentasyon ng PV array. Maaaring mabawasan ng labis na mga error sa pagpoposisyon ang inaasahang benepisyo ng pagsubaybay, habang ang hindi kinakailangang agresibong mga kinakailangan sa katumpakan ay maaaring magpapataas ng pagiging kumplikado ng system.
Ang isang praktikal na sistema ng kontrol ay dapat balansehin ang katumpakan ng pagsubaybay, pagpapatakbo ng motor, pagkonsumo ng enerhiya, pagkasuot ng bahagi, at mga kondisyon ng site.
Ang mga katabing hanay ay maaaring maglagay ng anino sa isa't isa kapag mababa ang araw. Maaaring isama ng diskarte sa pagsubaybay ang backtracking logic upang bawasan ang row-to-row shading sa mga partikular na panahon.
Ito ay lalong mahalaga sa malalaking PV plant kung saan daan-daan o libu-libong mga module ang maaaring gumana nang magkatulad.
Ang proteksyon ng hangin ay dapat isaalang-alang mula sa simula ng disenyo ng mekanikal at kontrol. Ang isang tracker ay maaaring lumipat sa isang paunang natukoy na posisyon ng stow kapag ang mga kondisyon ng hangin ay lumampas sa isang tinukoy na threshold.
Ang aktwal na diskarte sa stow ay dapat matukoy sa pamamagitan ng mga kalkulasyon ng istruktura, data ng lokal na hangin, geometry ng tracker, at mga detalye ng engineering ng gumawa.
Maaaring isaalang-alang ang Tilted Single-Axis Solar Tracker System para sa isang hanay ng mga proyektong photovoltaic kung saan binibigyang-katwiran ng karagdagang pagkolekta ng enerhiya at adaptability sa site ang karagdagang mekanikal na sistema.
Ang kaangkupan ng bawat aplikasyon ay dapat na ma-verify sa pamamagitan ng site-specific engineering, solar-resource analysis, structural assessment, at financial modeling.
Dahil ang isang tracking system ay naglalaman ng mga gumagalaw na bahagi, ang pagpaplano ng pagpapanatili ay dapat magsimula bago mag-install. Ang regular na inspeksyon ay maaaring matukoy ang mga problema bago sila maging malaking pagkabigo.
Ang maaasahang operasyon ay hindi tinutukoy ng isang bahagi lamang. Structural engineering, pagpili ng materyal, teknolohiya sa pagmamaneho, kalidad ng controller, katumpakan ng pag-install, at mga pamamaraan sa pagpapanatili ay lahat ay nakakatulong sa panghuling pagganap ng system.
Bago magpatibay ng isang tilted single-axis tracking solution, dapat suriin ng mga team ng proyekto ang mga sumusunod na tanong:
Nakakatulong ang mga tanong na ito na baguhin ang pagpili ng tracker mula sa paghahambing ng produkto tungo sa kumpletong desisyon sa engineering ng proyekto.
Para sa mga proyekto ng solar tracking, ang mga istrukturang materyales ay isang mahalagang bahagi ng pangmatagalang pagganap ng system. Ang istraktura ng suporta ay dapat pagsamahin ang sapat na lakas ng makina na may dimensional na katatagan, resistensya sa kaagnasan, pagkakapare-pareho ng pagmamanupaktura, at pagiging tugma sa kapaligiran ng pag-install.
Guojian Steel (Tianjin) Co., Ltd.ay maaaring ituring bilang isang kasosyo sa supply na nauugnay sa bakal kapag sinusuri ng mga tagagawa ng solar tracker at mga integrator ng proyekto ang mga kinakailangan sa istrukturang materyal. Para sa mga application ng tracker, ang pagpili ng materyal ay dapat na iugnay sa panghuling disenyo ng istruktura, mga kondisyon ng paglo-load, mga kinakailangan sa paggamot sa ibabaw, paraan ng koneksyon, at inaasahang kapaligiran ng serbisyo.
Para sa mga internasyonal na proyekto ng PV, ang pagkakapare-pareho sa mga detalye ng materyal at kalidad ng produksyon ay partikular na mahalaga dahil ang mga istruktura ng tracker ay maaaring maglaman ng maraming magkakaugnay na bahagi. Ang wastong dokumentasyon ng materyal at kontrol sa kalidad ay maaaring suportahan ang mas predictable na katha at pag-install.
Ang isang tilted single-axis solar tracker ay isang photovoltaic mounting system na nagpapaikot ng PV modules sa paligid ng isang axis na nakahilig kaugnay sa pahalang na lupa. Ang sistema ay sumusunod sa araw gamit ang isang rotational degree ng kalayaan.
Pinapanatili ng isang nakapirming sistema ng pag-mount ang mga module sa isang oryentasyon, habang binabago ng isang nakatagilid na tracker ang anggulo ng module sa panahon ng operasyon. Maaaring mapataas ng paggalaw na ito ang pagkolekta ng solar energy sa ilalim ng angkop na lugar at kondisyon ng panahon.
Maaari itong i-engineered para sa ilang sloped o kumplikadong mga site, ngunit ang pagiging angkop ay depende sa terrain geometry, kundisyon ng pundasyon, disenyo ng tracker, row arrangement, at structural loading. Kinakailangan ang pagtatasa ng engineering na tukoy sa site.
Maaaring pataasin ng pagsubaybay ang pagkolekta ng enerhiya kumpara sa isang nakapirming system, ngunit ang aktwal na pagpapabuti ay depende sa lokasyon, solar radiation, lagay ng panahon, tracker geometry, shading, diskarte sa pagkontrol, at availability ng system. Ang na-publish na mga pag-aaral na pang-eksperimento at simulation ay nagpapakita ng mga nadagdag sa ilalim ng mga partikular na kundisyon sa halip na isang pangkalahatang porsyento. :contentReference[oaicite:5]{index=5}
Binabago ng isang inclined axis ang geometry ng paggalaw ng array at maaaring magbigay ng mas angkop na tracking trajectory para sa ilang partikular na lokasyon at mga configuration ng proyekto. Ang axis inclination ay dapat matukoy sa pamamagitan ng solar geometry at engineering analysis.
Karaniwang kasama sa mga pangunahing bahagi ang suporta sa istruktura, inclined rotation axis, bearings, drive motor, gearbox o slewing mechanism, controller, position feedback system, foundation, wiring, at mga mekanismo ng kaligtasan.
Oo. Dahil naglalaman ang system ng mga gumagalaw na mekanikal na bahagi, ang regular na inspeksyon ng mga drive, bearings, fastener, structural connections, electrical equipment, control system, at protective functions ay inirerekomenda.
Hindi. Ang pagiging angkop ng proyekto ay nakasalalay sa solar resource, latitude, terrain, kundisyon ng hangin, pagsasaayos ng lupa, mga kinakailangan sa istruktura, mga gastos sa pag-install, mga kakayahan sa pagpapanatili, at inaasahang ani ng enerhiya. Dapat kumpletuhin ang isang pagtatasa na tukoy sa proyekto bago piliin ang system.
A Nakatagilid na Single-Axis Solar Tracker Systemnagbibigay ng praktikal na diskarte sa pagtaas ng dynamic na solar exposure ng mga photovoltaic modules habang pinapanatili ang isang solong rotational mechanism. Ang inclined axis nito ay nagpapakilala ng karagdagang flexibility sa system geometry at maaaring maging kapaki-pakinabang para sa mga napiling lokasyon at kundisyon ng terrain.
Ang halaga ng teknolohiya, gayunpaman, ay hindi nagmumula sa pagsubaybay sa paggalaw lamang. Ang mga matagumpay na proyekto ay nangangailangan ng mga pinag-ugnay na desisyon na sumasaklaw sa solar geometry, structural strength, foundation engineering, drive technology, control algorithms, shading management, wind protection, material quality, installation accuracy, at long-term maintenance.
Para sa mga developer at engineering team, ang pinakamabisang diskarte ay ang suriin ang buong system laban sa aktwal na site sa halip na umasa sa isang generic na energy-gain figure. Sa naaangkop na engineering at mataas na kalidad na mga materyales sa istruktura, ang single-axis na pagsubaybay ay maaaring maging isang mahalagang bahagi ng isang maaasahan at produktibong pag-install ng photovoltaic.
Ang pagpili ng tamang mga materyales sa istruktura ay isang mahalagang hakbang patungo sa pagbuo ng isang matibay na photovoltaic tracking system. Kung ikaw ay bumubuo ng isang solar tracker na proyekto at kailangan mo ng maaasahang mga materyales na bakal o gusto mong talakayin ang mga kinakailangan sa istruktura na partikular sa proyekto,makipag-ugnayan sa aminsaGuojian Steel (Tianjin) Co., Ltd.upang talakayin ang iyong aplikasyon, mga detalye ng materyal, at mga kinakailangan sa supply.
