A gabay na rilesay higit pa sa isang simpleng metal track. Ito ay isang precision component na responsable para sa pagpapanatili ng kontroladong paggalaw, pagkakahanay, katatagan, at kaligtasan sa mga system kung saan mahalaga ang maayos at paulit-ulit na paggalaw. Mula sa pag-install ng elevator hanggang sa pang-industriya na kagamitan, dapat pagsamahin ng tamang guide rail ang katumpakan ng dimensyon, lakas ng istruktura, kalidad ng ibabaw, maaasahang pag-install, at pangmatagalang tibay. Ipinapaliwanag ng gabay na ito kung paano gumagana ang mga guide rails, kung ano ang tumutukoy sa kanilang performance, kung paano pipiliin ang tamang detalye, at kung ano ang dapat suriin ng mga mamimili bago maglagay ng order.
1. Mga Pangunahing Kaalaman sa Gabay sa Riles

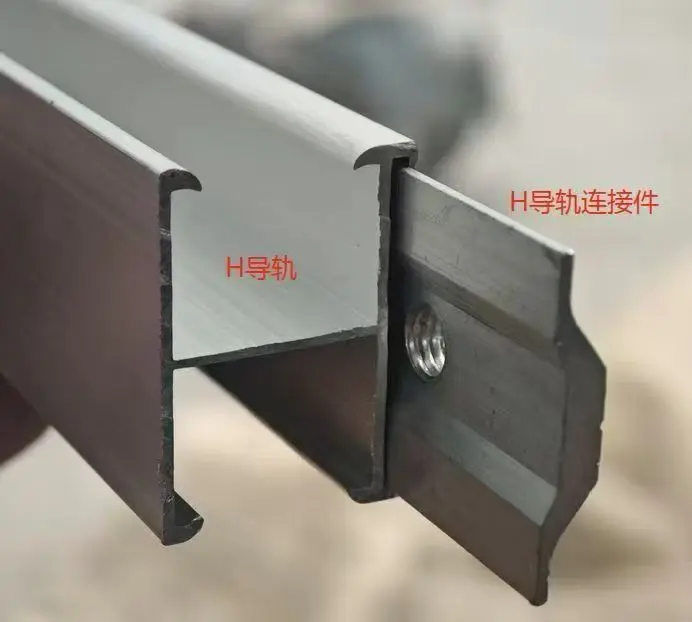

Ang guide rail ay isang matibay na linear na bahagi na idinisenyo upang kontrolin ang landas ng isang gumagalaw na bahagi. Sa halip na payagan ang isang bahagi na malayang gumalaw sa ilang direksyon, ang riles ay nagtatatag ng isang tinukoy na landas ng paglalakbay at tumutulong na mapanatili ang pare-parehong pagkakahanay sa buong operasyon.
Sa mga sistema ng elevator, ang mga riles ng gabay ay inilalagay nang patayo sa loob ng baras upang gabayan ang kotse ng elevator at panimbang. Ang mga modernong pamantayan sa pag-angat ay naglalagay ng mga partikular na kinakailangan sa materyal ng guide rail, mga dimensyon, geometry, surface finish, mga koneksyon, pagpapalihis, at pagganap ng istruktura. Halimbawa, ang ISO 8100-33:2022, ay tumutukoy sa mga grado at kalidad, dimensional at geometrical tolerance, surface finish, at mga kinakailangan sa pagtatalaga para sa standardized na T-type na guide rails na ginagamit para sa mga lift car at counterweight.
Para sa pang-industriyang makinarya, maaaring ilarawan ng termino ang isang mas malawak na hanay ng mga linear na bahagi ng gabay. Ang eksaktong cross-section, materyal, tigas, mounting method, at surface treatment ay depende sa makina at sa operating environment.
2. Paano Gumagana ang Guide Rail
Ang pagganap ng isang guide rail ay nagmumula sa interaksyon sa pagitan ng rail, ang gumagalaw na assembly, mounting brackets, guide shoes o rollers, joints, at ang nakapalibot na istraktura. Ang bawat elemento ay kailangang magtulungan. Ang isang de-kalidad na riles ay hindi makakabawi sa hindi magandang pag-install, maling pagkakahanay, o hindi angkop na sumusuportang hardware.
Pagpapanatili ng Kontroladong Landas sa Paglalakbay
Ang riles ay nagbibigay ng isang nakapirming reference na ibabaw. Ang mga guide na sapatos, roller, gulong, o iba pang elemento ng gabay ay sumusunod sa ibabaw na iyon, na binabawasan ang hindi gustong paggalaw at pinananatiling nakahanay ang kagamitan.
Paghawak ng Lateral Forces
Ang paglipat ng mga load ay maaaring lumikha ng mga side force sa panahon ng acceleration, deceleration, loading, unloading, vibration, o emergency stopping. Ang isang sapat na matibay na guide rail system ay nakakatulong na labanan ang mga puwersang ito habang nililimitahan ang labis na pagpapalihis.
Pagsuporta sa Smooth Operation
Direktang nakakaimpluwensya ang tuwid ng riles at kondisyon ng ibabaw sa pag-uugali ng gumagalaw na bahagi. Ang mahinang geometry, mga nasirang ibabaw, kontaminasyon, o hindi wastong pagkakadugtong sa mga seksyon ng riles ay maaaring magpapataas ng ingay, panginginig ng boses, pagkasira, at mga kinakailangan sa pagpapanatili.
Para sa mga aplikasyon ng elevator, ang EN 81-20 ay partikular na nangangailangan ng mga riles ng gabay, kanilang mga joints, at mga attachment upang makayanan ang mga karga at puwersa na nauugnay sa ligtas na operasyon, habang ang mga pagpapalihis ay dapat manatiling sapat na kontrolado upang maiwasan ang pagkagambala sa mga pinto, mga aparatong pangkaligtasan, o mga gumagalaw na bahagi.
3. Mga Aplikasyon ng Pangunahing Gabay sa Riles
Ginagamit ang mga gabay na riles kung saan kinakailangan ang kontroladong linear o vertical na paggalaw. Bagama't ang elevator guide rail ay kabilang sa mga pinakakilalang halimbawa, ang pinagbabatayan na prinsipyo ng engineering ay nalalapat sa maraming industriya.
| Aplikasyon | Pangunahing Pag-andar | Mahahalagang Pagsasaalang-alang |
|---|---|---|
| Mga Pampasaherong Elevator | Gabayan ang kotse at panimbang | Alignment, ginhawa sa pagsakay, lakas, pagpapalihis, kalidad ng ibabaw |
| Mga Elevator ng Kargamento | Kontrolin ang paggalaw sa ilalim ng mas mabibigat na load | Kapasidad ng pag-load, katigasan ng istruktura, tibay |
| Kagamitang Pang-industriya | Magbigay ng paulit-ulit na linear na gabay | Direksyon ng pag-load, bilis, pagsusuot, katumpakan ng pag-mount |
| Mga Sistema sa Paghawak ng Materyal | Gabay sa paglipat ng mga platform at mga bahagi | Patuloy na operasyon, kontaminasyon, pag-access sa pagpapanatili |
| Makinarya ng Automation | Panatilihin ang tumpak na pagpoposisyon ng bahagi | Dimensional tolerance, surface finish, repeatability |
| Mga Espesyal na Sistema ng Pag-angat | Kontrolin ang patayo o hilig na paggalaw | Mga kondisyon ng pagkarga, mga kinakailangan sa kaligtasan, pagkakalantad sa kapaligiran |
Sa mga pag-install ng elevator, ang mga gabay na riles ay hindi lamang mga bahagi ng pagpoposisyon. Maaari din silang makipag-ugnayan sa mga sistemang pangkaligtasan sa panahon ng hindi normal na mga kondisyon ng pagpapatakbo. Ang mga regulasyon sa elevator ng California, halimbawa, ay nangangailangan ng mga elevator car at counterweight na bigyan ng gabay na riles at tukuyin ang mga kinakailangan tungkol sa materyal ng tren, mga seksyon, suporta, pangkabit, at pagganap ng istruktura.
4. Mga Materyales at Paggawa
Ang bakal ay malawakang ginagamit para sa hinihingi na mga application ng guide rail dahil nag-aalok ito ng isang kapaki-pakinabang na kumbinasyon ng lakas, katigasan, kakayahang magamit, paglaban sa pagsusuot, at katatagan ng dimensional. Gayunpaman, ang simpleng pagtukoy ng "bakal" ay hindi sapat. Ang materyal na grado at proseso ng pagmamanupaktura ay dapat tumugma sa aktwal na aplikasyon.
Malamig na Iginuhit na Gabay na Riles
Ang malamig na pagguhit ay maaaring magbigay ng mga kinokontrol na sukat at isang pare-parehong profile. Ginagawa nitong angkop para sa mga aplikasyon kung saan mahalaga ang dimensional na katumpakan at mga katangian ng ibabaw.
Makinang Gabay sa Riles
Maaaring gamitin ang machining kapag ang mas mahigpit na geometric na kontrol o isang partikular na kondisyon sa ibabaw ay kinakailangan. Tinutukoy ng ISO 8100-33 ang cold-drawn at machined na mga ruta ng pagmamanupaktura para sa standardized T-type na elevator guide rail.
Paggamot sa Ibabaw
Depende sa kapaligiran, maaaring kailanganin ang proteksyon laban sa kaagnasan. Ang imbakan, transportasyon, pag-install, at pangmatagalang mga kondisyon sa pagpapatakbo ay dapat isaalang-alang lahat kapag tinutukoy kung naaangkop ang karagdagang proteksyon sa ibabaw.
5. Mga Pangunahing Salik sa Pagganap
Tinutukoy ng ilang teknikal na katangian kung ang isang guide rail ay gagana nang maaasahan sa buhay ng serbisyo nito.
Ang isa sa mga pinakanapapansin na salik ay ang pinagsamang epekto ng pagpapalihis ng riles, pagpapalihis ng bracket, pag-alis ng gabay ng sapatos, at pagkatuwid ng riles. Ang mga kinakailangan sa kaligtasan ng elevator ay tahasang kinikilala na ang mga salik na ito ay kailangang isaalang-alang nang magkasama sa halip na independyente.
6. Gabay sa Pagpili ng Riles ng Gabay
Ang pagpili ng tamang guide rail ay nagsisimula sa aplikasyon sa halip na sa katalogo ng produkto. Ang isang rail na gumagana nang maayos sa isang system ay maaaring hindi angkop para sa isa pa dahil ang pagkarga, bilis, rail spacing, mga kondisyon ng suporta, operating environment, at mga kinakailangan sa kaligtasan ay maaaring ibang-iba.
Hakbang 1: Tukuyin ang Pag-load
Tukuyin ang kabuuang gumagalaw na masa at tukuyin ang static, dynamic, impact, braking, at lateral load. Para sa mga aplikasyon ng elevator, ang bigat ng kotse, na-rate na load, counterweight na configuration, bilis, safety gear, at bracket spacing ay maaaring makaapekto lahat sa mga kinakailangan sa riles.
Hakbang 2: Kumpirmahin ang Profile ng Riles
Ang cross-sectional na hugis ay dapat tumugma sa kagamitan at nauugnay na detalye. Ang T-type na guide rail ay malawak na na-standardize para sa mga aplikasyon ng elevator, habang ang pang-industriya na makinarya ay maaaring mangailangan ng mga customized na profile.
Hakbang 3: Suriin ang Mga Kinakailangang Dimensional
Kumpirmahin ang taas, lapad, kapal, haba, pagkakaayos ng mounting-hole kung saan naaangkop, pinagsamang pagsasaayos, at pinahihintulutang pagpapaubaya.
Hakbang 4: Isaalang-alang ang Kapaligiran
- Panloob o panlabas na pag-install
- Halumigmig at pagkakalantad sa tubig
- Alikabok, kemikal, o mga kontaminadong pang-industriya
- Pagkakaiba-iba ng temperatura
- Tagal ng imbakan bago i-install
- Kinakailangang dalas ng pagpapanatili
Hakbang 5: Kumpirmahin ang Pagkakatugma
Ang isang gabay na riles ay dapat suriin bilang bahagi ng kumpletong sistema. Suriin ang compatibility sa mga bracket, clip, fishplate, guide shoes, roller, safety device, at ang sumusuportang istraktura bago i-finalize ang order.
| Tanong ng Mamimili | Bakit Ito Mahalaga |
|---|---|
| Anong karga ang dadalhin ng riles? | Tinutukoy ang kinakailangang kapasidad ng istruktura at katigasan. |
| Ano ang bilis ng pagpapatakbo? | Ang mas mataas na bilis ay maaaring gawing mas kritikal ang pagkakahanay, vibration, at kalidad ng ibabaw. |
| Anong profile ng riles ang kinakailangan? | Tinitiyak ang mekanikal na pagkakatugma sa sistema ng paggabay. |
| Anong mga pagpapaubaya ang katanggap-tanggap? | Kinokontrol ang katumpakan ng pag-install at pagkakapare-pareho ng pagpapatakbo. |
| Saan ilalagay ang riles? | Tumutulong na matukoy ang proteksyon ng kaagnasan at mga kinakailangan sa materyal. |
| Aling pamantayan ang naaangkop? | Pinipigilan ang pagbili ng isang teknikal na hindi tugmang produkto. |
7. Pag-install at Pagpapanatili
Kahit na ang isang mataas na kalidad na guide rail ay maaaring gumanap nang hindi maganda kung ang katumpakan ng pag-install ay napapabayaan. Ang pagkakahanay ng riles ay dapat suriin sa buong proseso ng pag-install sa halip na pagkatapos lamang na ma-assemble ang lahat ng mga seksyon.
Mga Priyoridad sa Pag-install
- Suriin ang mga riles bago i-install para sa nakikitang pinsala, kaagnasan, pagpapapangit, o kontaminasyon.
- I-verify ang mga reference point sa pag-install at mga posisyon ng bracket.
- Panatilihin ang tinukoy na pagkakahanay at espasyo sa buong system.
- Siguraduhin na ang mga kasukasuan ay maayos na nakakabit at naka-secure.
- Suriin ang mga fastener at sumusuporta sa mga bahagi ayon sa naaangkop na detalye.
- Magsagawa ng panghuling paggalaw at alignment checks bago mag-commissioning.
Kinikilala din ng mga kinakailangan ng elevator ang kahalagahan ng flexibility ng attachment at paggalaw ng gusali. Ang EN 81-20 ay nangangailangan ng mga kaayusan sa pag-aayos ng mga riles ng gabay upang mapaunlakan ang mga epekto tulad ng normal na pag-aayos ng gusali o pag-urong ng kongkreto habang pinipigilan ang pag-ikot ng attachment na maaaring magpalabas ng mga riles.
Nakagawiang Pagpapanatili
Ang pagpapanatili ay dapat tumuon sa mga palatandaan ng pagkasira, hindi pangkaraniwang panginginig ng boses, kaagnasan, mga maluwag na fastener, mga nasirang ibabaw, abnormal na ingay, at mga pagbabago sa pagtakbo. Kung ang aplikasyon ay nagsasangkot ng mga kagamitang kritikal sa kaligtasan, ang mga inspeksyon ay dapat sumunod sa mga tagubilin ng tagagawa ng kagamitan at mga naaangkop na lokal na kinakailangan.
8. Checklist ng Quality Inspection
Ang mga mamimili na kumukuha ng mga gabay na riles sa dami ay dapat magtatag ng isang malinaw na proseso ng inspeksyon bago magsimula ang produksyon. Binabawasan nito ang panganib na makatanggap ng mga bahagi na teknikal na tumutugma sa isang nominal na detalye ngunit lumilikha ng mga problema sa panahon ng pag-install.
- Pag-verify ng materyal:Kumpirmahin ang tinukoy na grado ng bakal at nauugnay na dokumentasyon ng materyal.
- Dimensional na inspeksyon:Suriin ang mga kritikal na sukat ng profile laban sa mga naaprubahang drawing o mga detalye.
- Pagsusuri ng tuwid:I-verify na ang rail geometry ay nananatili sa loob ng kinakailangang tolerance.
- Surface inspeksyon:Maghanap ng mga gasgas, dents, bitak, kaagnasan, o iba pang mga depekto na maaaring makaapekto sa pagganap.
- Pinagsamang inspeksyon:Suriin ang magkasanib na ibabaw at mga bahagi ng koneksyon.
- Haba ng pag-verify:Kumpirmahin ang mga indibidwal na haba ng riles at pinahihintulutang pagpapaubaya.
- Pagsusuri sa packaging:Siguraduhin na ang mga riles ay protektado laban sa pagpapapangit at pinsala sa kapaligiran sa panahon ng transportasyon.
9. Mga Karaniwang Hamon sa Mamimili
Hamon 1: Hindi Malinaw na Mga Detalye
Minsan humihiling ang mga mamimili ng "standard na guide rail" nang hindi tinutukoy ang application, profile, materyal, haba, tolerance, o naaangkop na pamantayan. Maaari itong magresulta sa paulit-ulit na teknikal na paglilinaw at pagkaantala ng produksyon.
Hamon 2: Mga Di-tugmang Dimensyon
Sa malalaking proyekto, kahit na maliit na pagkakaiba sa pagitan ng mga batch ay maaaring makapagpalubha sa pag-install. Samakatuwid mahalaga ang pare-parehong mga kontrol sa pagmamanupaktura kapag maraming production lot ang kasangkot.
Hamon 3: Pinsala sa Transportasyon
Ang mahahabang seksyon ng bakal ay maaaring malantad sa baluktot, epekto, kahalumigmigan, at abrasyon sa panahon ng transportasyon. Ang mga angkop na paraan ng packaging at paglo-load ay bahagi ng kalidad ng produkto, hindi isang nahuling pag-iisip.
Hamon 4: Hindi magandang Komunikasyon sa Pagitan ng Supplier at Installer
Ang mga teknikal na detalye ay dapat kumpirmahin bago ang produksyon, lalo na kapag ang riles ay bahagi ng isang pinagsamang elevator o sistema ng makinarya. Ang mga guhit, pagpapaubaya, mga kinakailangan sa materyal, pamantayan sa inspeksyon, at mga inaasahan sa packaging ay dapat na napagkasunduan nang maaga.
Hamon 5: Pagpili sa Presyo Mag-isa
Ang pinakamababang presyo ng unit ay maaaring hindi kumakatawan sa pinakamababang kabuuang halaga ng proyekto. Ang muling paggawa, pagkaantala sa pag-install, pagpapalit ng mga piyesa, mga isyu sa transportasyon, at hindi pare-parehong kalidad ay maaaring mabilis na lumampas sa isang paunang pagkakaiba sa presyo.
10. Bakit Makipagtulungan sa Guojian Steel (Tianjin) Co., Ltd.?
Para sa mga mamimili na kumukuha ng steel guide rails, ang kakayahan ng supplier na maunawaan ang mga teknikal na kinakailangan ay kasinghalaga ng kapasidad ng pagmamanupaktura. Ang Guojian Steel (Tianjin) Co., Ltd. ay maaaring magsilbi bilang isang teknikal na kasosyo sa pagmamanupaktura para sa mga mamimili na nangangailangan ng mga bahaging nakabatay sa bakal na may tinukoy na mga sukat, pare-parehong mga kinakailangan sa produksyon, at suportang nakatuon sa aplikasyon.
Ang isang propesyonal na proseso ng pagkuha ay dapat magsimula sa aktwal na aplikasyon. Sa halip na ituring ang bawat order bilang isang generic na produkto ng bakal, maaaring linawin ng supplier at mamimili ang kinakailangang profile, mga sukat, kinakailangan sa materyal, kondisyon sa ibabaw, haba, mga tolerance, packaging, at mga inaasahan sa inspeksyon bago ang produksyon.
Para sa mga internasyonal na mamimili, ang layunin ay hindi lamang bumili ng isang haba ng bakal. Ito ay para makakuha ng guide rail solution na akma sa aplikasyon, paraan ng pag-install, mga kinakailangan sa kalidad, at iskedyul ng proyekto.
11. Mga Madalas Itanong
Ano ang gamit ng guide rail?
Kinokontrol ng guide rail ang paggalaw ng isang gumagalaw na bahagi sa isang tinukoy na landas. Sa mga elevator, ginagabayan nito ang kotse at counterweight habang tumutulong na mapanatili ang pagkakahanay at katatagan.
Anong materyal ang karaniwang ginagamit para sa mga riles ng gabay sa elevator?
Karaniwang ginagamit ang bakal dahil nagbibigay ito ng lakas at higpit na kinakailangan para sa mga hinihingi na aplikasyon. Ang mga partikular na kinakailangan sa materyal ay nakasalalay sa naaangkop na pamantayan at disenyo ng system.
Ano ang dahilan kung bakit mataas ang kalidad ng guide rail?
Kabilang sa mga mahahalagang katangian ang naaangkop na mga katangian ng materyal, katumpakan ng dimensyon, tuwid, angkop na pagtatapos sa ibabaw, pare-parehong geometry, maaasahang mga joints, at wastong inspeksyon.
Bakit mahalaga ang tuwid na guide rail?
Ang labis na paglihis ay maaaring makaapekto sa pakikipag-ugnayan sa pagitan ng mga bahagi ng riles at gabay, na posibleng magpapataas ng vibration, ingay, pagkasira, at kahirapan sa pag-install.
Paano dapat pumili ang mga mamimili ng isang gabay na riles?
Magsimula sa aplikasyon, pagkarga, bilis, profile ng riles, mga sukat, pagpapaubaya, pag-aayos ng pag-install, kapaligiran sa pagpapatakbo, at mga naaangkop na pamantayan. Ang kumpletong sistema ng paggabay ay dapat isaalang-alang sa halip na ang riles lamang.
Naka-standardize ba ang mga guide rail?
Ang ilang mga application ay gumagamit ng mga standardized na profile at mga kinakailangan. Para sa mga elevator system, tinutukoy ng ISO 8100-33:2022 ang mga kinakailangan para sa standardized na T-type na guide rails na ginagamit para sa mga lift car at counterweight. Maaaring mangailangan ng mga disenyong tukoy sa application ang ibang mga pang-industriya na application.
Maaari bang ipasadya ang mga riles ng gabay?
Depende sa proseso ng pagmamanupaktura at aplikasyon, ang mga kinakailangan tulad ng mga dimensyon, haba, grado ng materyal, kondisyon sa ibabaw, pag-aayos ng mga butas, packaging, at iba pang mga detalye ng produksyon ay maaaring i-customize o sumang-ayon ayon sa mga detalye ng proyekto.
Bakit dapat suriin ang mga gabay na riles bago ipadala?
12. Konklusyon
Ang isang maaasahang guide rail ay ang resulta ng higit sa isang angkop na profile ng bakal. Ang tunay na pagganap nito ay nakasalalay sa ugnayan sa pagitan ng kalidad ng materyal, geometry, straightness, kondisyon ng ibabaw, lakas ng istruktura, mga joints, katumpakan ng pag-install, at ang operating environment.
Para sa mga elevator at iba pang precision movement system, ang mga salik na ito ay nagiging partikular na mahalaga dahil ang mga guide rail ay direktang nakakaimpluwensya sa pagkakahanay, kalidad ng pagsakay, katatagan ng kagamitan, mga kinakailangan sa pagpapanatili, at ligtas na operasyon. Ang mga internasyonal na pamantayan tulad ng ISO 8100-33 ay nagbibigay ng mga tinukoy na kinakailangan para sa standardized na elevator guide rails, habang ang mga lokal na regulasyon ay maaaring magtatag ng mga karagdagang kinakailangan para sa mga partikular na installation.
Para sa mga mamimili, ang pinakaepektibong diskarte ay ang malinaw na tukuyin ang aplikasyon, kumpirmahin ang mga teknikal na detalye bago ang produksyon, suriin ang kumpletong sistema ng paggabay, at makipagtulungan sa isang tagagawa na may kakayahang mapanatili ang pare-parehong kalidad mula sa hilaw na materyal hanggang sa huling inspeksyon.
