Sa automated assembly at material handling equipment, tinutukoy ng guide rail kung ang isang linear na slide ay mananatiling tahimik at makinis pagkatapos ng tatlong taon o magsisimulang umalog pagkatapos lamang ng tatlong buwan. Karamihan sa mga tradisyunal na single-slot na profile ay nakatuon ang pagkarga sa isang gumaganang surface; Ang mga sira-sira na load ay maaaring unti-unting hilahin ang karwahe mula sa pagkakahanay, kung saan ang mga resultang error ay makakaapekto sa pagganap ng buong makina. Tinutugunan ng H-Rail ang isyung ito sa pamamagitan ng cross-sectional geometry nito sa halip na umasa lamang sa surface treatment. Nagtatampok ng simetriko H-shaped na aluminum profile na may dalawahang parallel webs, ito ay inengineered para sa reciprocating motion applications—gaya ng mga linear slide, lifting column, push-pull mechanism, tooling frame, at lightweight conveyor lines.

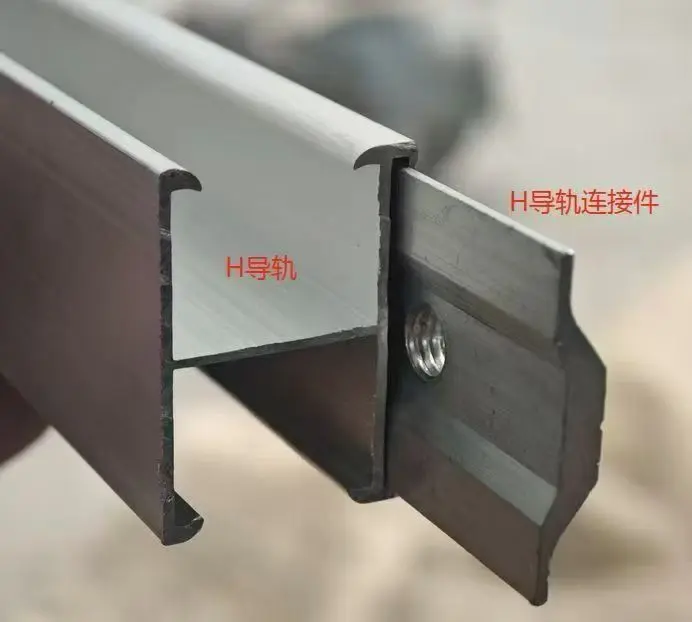

Ang H-Rail ay isang structural aluminum guide profile na may cross-section na kahawig ng letrang "H": dalawang pahalang na flanges na konektado ng isang gitnang web, na nagbibigay ng magagamit na mga slotted surface sa magkabilang panig. Salamat sa simetriko na geometry na ito, ang mga vertical load ay ipinamamahagi sa dalawang sumusuporta sa mga braso sa halip na isa, habang ang bukas na sentro ay nagpapababa ng timbang nang hindi nakompromiso ang katigasan.
Nag-aalok ang geometry na ito ng triple advantage: kumpara sa mga single-slot na riles na may katulad na timbang, nagpapakita ito ng mas kaunting pagpapalihis sa ilalim ng katamtamang pagkarga; ang profile mismo ay lumalaban sa pamamaluktot kapag ang kagamitan ay sumasailalim sa lateral forces o emergency stop; at may dalawang machined surface na magagamit, ang isang karwahe ay maaaring tumakbo sa magkabilang panig—o kahit sa magkabilang panig nang sabay-sabay.
Ang dual-web cross-section ay namamahagi ng pressure sa dalawang sumusuportang mga braso, na ginagawang mas madaling kapitan ng denting o deformation ang gumaganang ibabaw mula sa puro load. Ang aming karanasan sa pagmamanupaktura ay nagpapakita ng pare-parehong pagganap na nagdadala ng pagkarga sa mga batch—isang kritikal na salik kapag gumagawa ng daan-daang magkakaparehong workstation.
Ang simetriko na cross-section ng H-Rail ay likas na lumalaban sa pag-twist kapag ang kagamitan ay nagsasagawa ng lateral force o kapag naka-install ang mahabang riles. Direktang nireresolba nito ang isang karaniwang isyu sa workshop: Bahagyang umiikot ang H-Rails pagkatapos ng pag-install, na nagiging sanhi ng pagkakatali o pag-jam ng karwahe sa kalagitnaan ng stroke nito. Nababaligtad na Disenyo: Ang magkabilang grooved na gilid ay precision-machined, na nagpapahintulot sa riles na mai-mount nang nakaharap pataas, nakaharap pababa, o patayo; maaari rin itong magsilbi bilang isang structural beam o isang frame connector. Ang isang solong profile ay sumasaklaw sa maraming mga configuration ng disenyo, na binabawasan ang pangangailangan para sa mga custom na bracket.
Ang bawat riles ay itinutuwid pagkatapos ng extrusion at isa-isang siniyasat bago ipadala, na tinitiyak ang tuwid nang hindi nakayuko—kahit na sa mahabang haba. Ang paggalaw ng karwahe ay nananatiling pare-pareho sa buong stroke, na iniiwasan ang higpit o pagkaluwag sa magkabilang dulo.
Pinapaganda ng hard-anodized na layer ang katigasan ng ibabaw at ang resistensya ng pagsusuot, na pumipigil sa pagkasira ng ibabaw kahit na sa panahon ng high-frequency sliding. Nilalabanan nito ang alikabok at kahalumigmigan ng workshop, habang pinipigilan ng matte na finish ang akumulasyon ng dumi—na ginagawang perpekto para sa mga cleanroom at precision assembly area.
| item | Pagtutukoy |
| materyal | Aluminyo haluang metal, hot-extruded |
| Uri ng seksyon | Symmetric H-profile, double web, hollow core |
| Paggamot sa ibabaw | Hard anodizing, matte finish |
| Ang haba | Gupitin sa haba bawat pagguhit ng customer |
| Pagkatuwid | Itinuwid at siniyasat bago ipadala |
| Mga pagpipilian sa makina | Cut-to-length, end chamfering, drilling, tapping, precision machining |
| MOQ | 1 × 20GP na lalagyan; mas maliliit na trial order na napag-uusapan |
| Lead time | 7–15 araw ng trabaho pagkatapos matanggap ang deposito |
| Mga tuntunin sa kalakalan | FOB / CFR / CIF |
Kung ang load ay direktang nakaposisyon sa itaas ng H-Rail at ang puwersa ay pare-parehong patayo, karaniwang sapat ang isang karaniwang double-web na profile. Gayunpaman, kung ang load ay off-center o ang kagamitan ay sumasailalim sa madalas na emergency stop, inirerekomenda namin na talakayin muna ang iyong mga kondisyon sa aplikasyon sa amin; ang mga geometric na bentahe ng disenyo ng profile ay pinaka-kritikal sa mga sitwasyong ito.
Ang mga mas mahabang stroke ay nagpapalaki ng anumang kurbada ng riles; samakatuwid, para sa mga stroke na lampas sa ilang metro, inirerekomenda namin ang pag-order ng pre-straightened at inspected cut-to-length na mga riles sa halip na putulin ang profile on-site. Ang pagkakaiba ay nakasalalay sa makinis, tuluy-tuloy na paggalaw kumpara sa potensyal na nagbubuklod sa kalagitnaan ng stroke.
Ang mga hard-anodized na ibabaw ay angkop para sa maalikabok na mga pagawaan at mahalumigmig na mga pasilidad. Kung ang H-Rail ay malantad sa mga pamamaraan ng paghuhugas o pagputol ng mga likido, mangyaring ipaalam sa amin ang partikular na media upang ma-verify namin ang pagiging tugma sa ibabaw bago ilagay ang order.

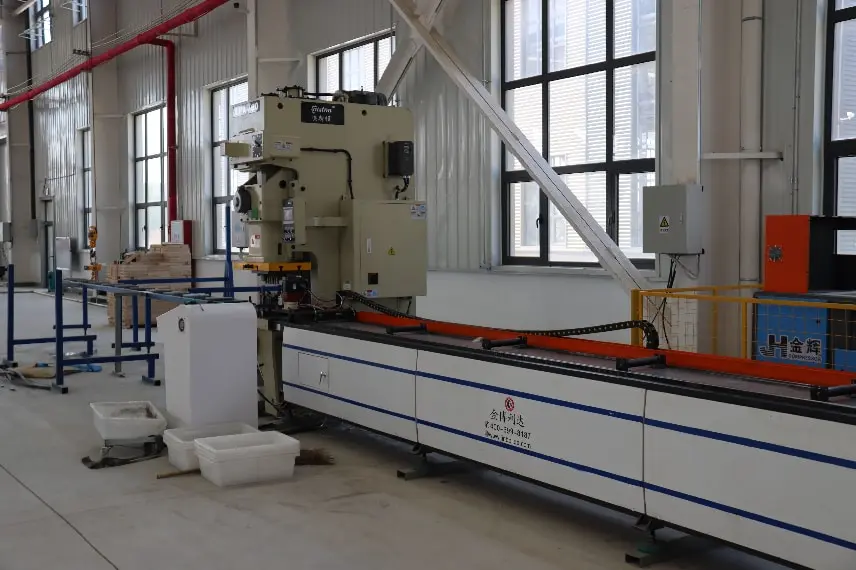

Ang H-Rail ay ginawa sa sarili naming pasilidad; Ang extrusion, machining, at anodizing ay ginagawa sa loob ng bahay. Ang aming pasilidad sa produksyon ay nagpapatakbo ng walong C-channel forming lines, dalawang "Ji"-profile (hat-profile) steel forming lines, dalawang high-power fiber laser cutting machine, at apat na CNC punching lines. Ang aming pagmamay-ari na kagamitan ay may kasamang modelo ng utility na patented na "Aluminum Profile Punching Machine" (ZL 2023 2 2784865.9). Ang planta ay may taunang profile na kapasidad ng produksyon na humigit-kumulang 200,000 tonelada.
Nag-e-export kami sa mahigit 30 bansa at sinusuportahan ang mga pangmatagalang programa ng supply para sa parehong mga contractor ng proyekto at mga tagagawa ng kagamitan; Ang dokumentasyon sa pag-export at mga kaayusan ng inspeksyon ng ikatlong partido ay maaaring pag-usapan sa bawat kaso.
A: Kami ay isang tagagawa. Ang extrusion, straightening, machining, at hard-anodizing ng aming H-Rails ay nakumpleto lahat sa sarili naming production base sa Tianjin, China. Inaanyayahan kang suriin ang aming mga factory record at certification.
A: Ang karaniwang MOQ ay isang 20GP container. Maaari kaming tumanggap ng mas maliliit na dami para sa mga paunang pagsubok na order o sample na mga batch—mangyaring ipaalam sa amin ang mga kinakailangang cross-section na detalye at kabuuang haba, at magbibigay kami ng quote nang naaayon.
A: Oo. Ang fixed-length na pagputol, pagtatapos ng chamfering, pagbabarena, pag-tap, at iba pang mga proseso ng pagtatapos ay ginagawa sa loob ng bahay. Ang mga riles ay handa na para sa pag-install sa oras ng paghahatid, na hindi nangangailangan ng karagdagang pagproseso sa iyong pasilidad.
A: Ang aming H-Rails ay sumailalim sa mahigpit na pagsubok sa pag-load ng hangin at niyebe. Maaari kaming magsagawa ng mga kalkulasyon ng pagkarga batay sa mga lokal na parameter ng klima at magrekomenda ng naaangkop na modelo ng H-Rail upang matugunan ang mga internasyonal na pamantayan gaya ng EN 1991 at ASCE 7.
A: Ang bawat batch ay sumasailalim sa mga inspeksyon para sa tuwid, integridad ng istruktura, at kalidad ng ibabaw bago ang packaging; ang parehong mga pamantayan sa pagtanggap ay inilalapat mula sa unang sample hanggang sa huling lalagyan.
Ang karaniwang profile ng H-rail ay tugma sa karamihan ng mga mid-clamp, end-clamp, at stainless steel na fastener na available sa merkado. Kung mayroon kang mga partikular na kinakailangan para sa pagtutugma ng mga clamp, maaari din kaming gumawa ng mga custom na profile sa pamamagitan ng paggawa ng mga bagong molds.
