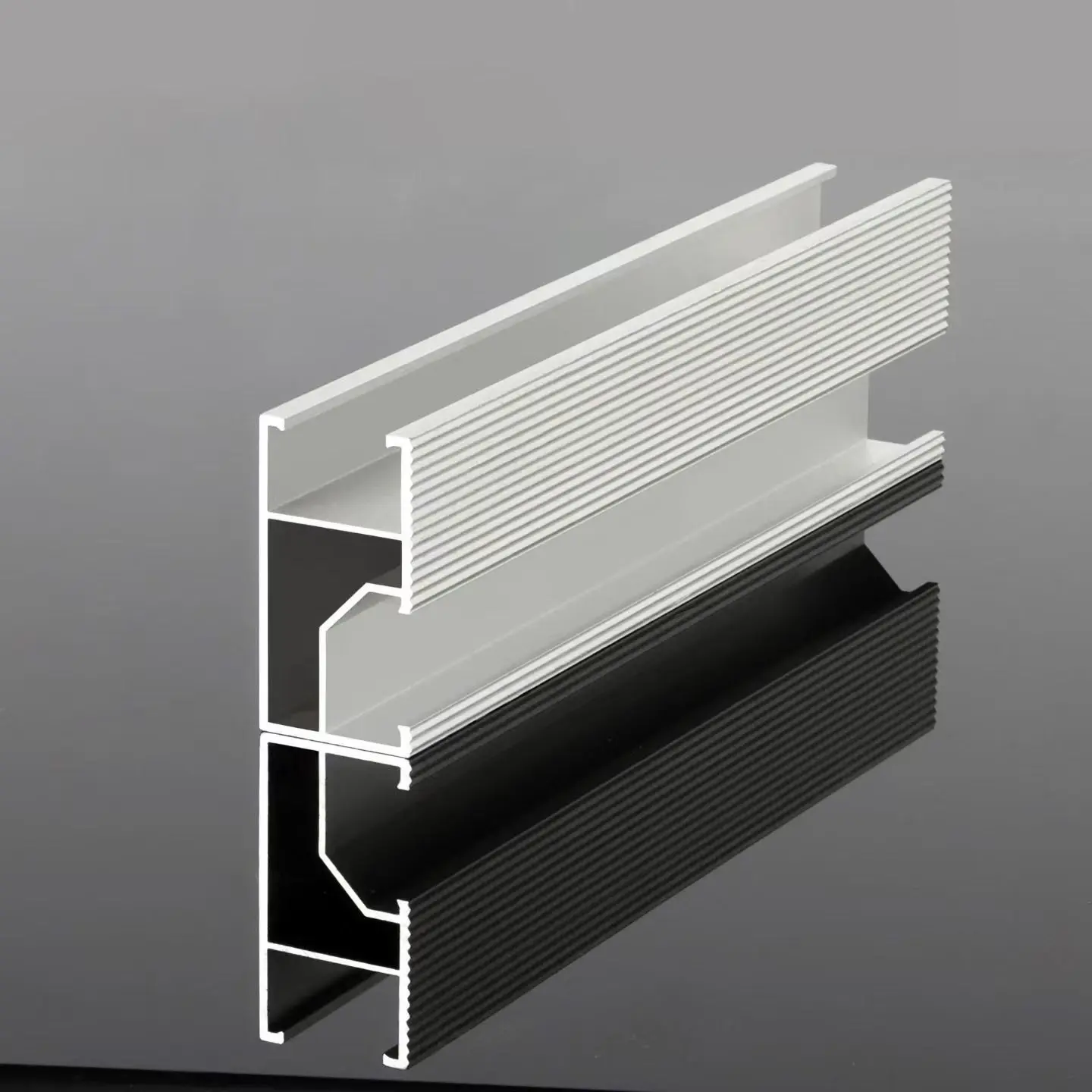

Non-Standard Guide Rail

Idinisenyo namin ang custom na hindi karaniwang mga profile ng guide rail batay sa partikular na geometry ng bubong sa halip na piliin ang mga ito mula sa isang karaniwang listahan ng imbentaryo. Binubuo namin ang mga kinakailangang profile gamit ang mataas na lakas na S350GD na bakal, na nagsasama ng mga karaniwang T-slot na nananatiling tugma sa mga off-the-shelf na mid-clamp, end-clamp, at sliding nuts; ang mga ito ay binibigyan ng alinman sa hot-dip galvanized o Zn-Al-Mg coatings. Ang disenyo ng profile, roll forming, pagsuntok, at cut-to-length na mga operasyon ay ginagawa lahat sa sarili naming pabrika sa Tianjin, China.

Mga Naaangkop na Uri ng Bubong

Trapezoidal at standing-seam na mga bubong na metal na may natatanging geometries:

Kasama sa mga karaniwang sitwasyon ang hindi kinaugalian na trapezoidal o standing-seam na mga profile at taas ng tadyang na lumalampas sa mga karaniwang hanay, kung saan ang mga base ng karaniwang C/U na riles ay makakasagabal sa mga tadyang sa bubong, na pumipigil sa mga ito sa pag-upo nang patag.

Mga hubog, arko, o hakbang na bubong:

Sa mga bubong na may mga pagbabago sa kurbada o elevation, ang mga karaniwang riles na may mga nakapirming profile ay mag-iiwan ng mga puwang o mapipilit ang mga frame ng module na i-twist. Ang mga custom na profile ng hindi karaniwang guide rail ay nagbibigay-daan sa bawat mounting point na iposisyon sa eksaktong kinakailangang taas.

Mga layout na limitado sa espasyo:

Mga sitwasyong kinasasangkutan ng mababang mounting heights, kagamitan sa bubong na tumatagos sa array, o mga module na nakatakda sa mga espesyal na anggulo ng pagtabingi. Ang mga custom na profile ng riles ay maaaring gawing mababaw o hugis upang maalis ang mga hadlang, na inaalis ang pangangailangan na muling idisenyo ang buong hanay para lamang ma-accommodate ang isang karaniwang profile.

PV retrofitting para sa mga kasalukuyang pasilidad na pang-industriya:

Kung saan ang mga kasalukuyang purlin ay naayos at hindi natitinag, ang mga profile ng hindi karaniwang guide rail na idinisenyo upang tumugma sa kasalukuyang puwang ng purlin ay nagbibigay-daan sa bagong array na direktang i-mount sa orihinal na istraktura nang walang pagputol o reinforcement.

Mga Pangunahing Kalamangan at Pinagbabatayan na Dahilan

Mga profile na iniayon sa bubong, na nakakatipid sa oras ng paggawa:

Ang mga profile ay partikular na idinisenyo para sa hugis ng tadyang ng bubong, mga posisyon ng purlin, at mga anggulo ng module. Sa paghahatid, ang mga riles ay handa nang i-install na mga bahagi sa halip na mga solusyon sa kompromiso. Isinasalin ito sa makabuluhang pagtitipid sa paggawa sa lugar—inaalis ang pangangailangan para sa pagputol, paggiling, o pag-shimming sa bubong at kapansin-pansing binabawasan ang mga hindi inaasahang pagtigil sa trabaho.

Mas mataas na kahusayan sa istruktura para sa parehong dami ng bakal:

Ang cross-section ng non-standard na guide rail ay nagpapahintulot sa materyal na iposisyon nang eksakto kung saan kumikilos ang bending moment; para sa parehong timbang, nagbibigay ito ng mas mataas na sandali ng pagkawalang-galaw kaysa sa mga karaniwang seksyon. Kapag ang pag-load sa bubong ay isang hadlang, ang parehong lohika ay nalalapat sa kabaligtaran: ang seksyon ay maaaring gawing mas magaan upang makontrol ang patay na karga sa mga tumatandang bubong.

Mga karaniwang T-slot na nananatili sa clamping surface:

Anuman ang panlabas na profile, ang clamping surface ay nagpapanatili ng mga karaniwang T-slot. Ang mga mid-clamp, end-clamp, at sliding nuts na available sa komersyo ay maaaring gamitin gaya ng dati, at ang natitirang bahagi ng bill ng mga materyales ay nananatiling hindi nagbabago. Nananatiling magagamit ang iyong kasalukuyang mga tool sa pag-install at imbentaryo ng clamp.

Single-pass na bumubuo at matatag na supply:

Ang seksyon ay nabuo sa pamamagitan ng tuluy-tuloy na pagbubuo ng roll mula sa steel strip sa isang solong pass, na tinitiyak ang pare-parehong straightness at repeatability sa mga batch—ang ikasampung container ay tutugma sa aprubadong sample.

Mga pagpipilian sa patong batay sa buhay ng serbisyo:

Ang non-standard na guide rail ay may parehong hot-dip galvanized (Z275) at Zinc-Aluminum-Magnesium (ZAM80–150) na mga opsyon. Nag-aalok ang Zinc-Aluminum-Magnesium ng mga kakayahan sa pagpapagaling sa sarili sa mga hiwa na gilid at higit na paglaban sa spray ng asin kumpara sa maginoo na galvanizing; samakatuwid, inirerekomenda namin ito para sa mga lugar sa baybayin at mga lugar na pang-industriya na may mataas na kahalumigmigan. Ang mga warranty ng corrosion resistance ay 15 taon para sa hot-dip galvanized at 25 taon para sa Zinc-Aluminum-Magnesium.

Mga Detalye ng Produkto

item	Pagtutukoy ng sanggunian	Tandaan
materyal	S350GD / S450GD malamig na nabuong bakal	High-strength steel strip, roll-formed
Patong	Hot-dip galvanized Z275, o Zn-Al-Mg ZAM80–150	Pinili bawat proyekto
kapal	1.2 / 1.5 / 2.0 / 2.5 mm	Karaniwang 1.2–1.5 mm para sa mga payak na seksyon
Taas ng seksyon	40 / 45 / 50 / 60 / 80 mm	Mga custom na seksyon upang idisenyo
Lapad ng flange	30 / 35 / 40 mm	Itinugma sa mga module clamp
Puwang	T-slot o bukas na puwang	Para sa karaniwang slide nuts
Ang haba	3 / 4 / 6 m, gupitin sa haba	Na-optimize para sa transportasyon at pagputol
Timbang ng yunit	Tinatayang 1.2–3.5 kg/m	Depende sa section at kapal
Mga katugmang module	Mga karaniwang module ng c-Si, 500–700 W	Landscape o portrait
Max. span ng suporta	1.0–1.5 m	Napapailalim sa pagkalkula ng istruktura; mas mababa ang mga payak na seksyon
MOQ	1 × 20GP na lalagyan; mas maliliit na trial order na napag-uusapan	—
Lead time	7–15 araw ng trabaho pagkatapos matanggap ang deposito	—
Mga tuntunin sa kalakalan	FOB / CFR / CIF	—

Pag-iingat sa Pag-install at Paggamit

Ang mga landas ng pag-load ay tinutukoy ng partikular na cross-section na idinisenyo para sa proyekto; samakatuwid, ang mga protocol ng pag-install para sa mga hindi karaniwang guide rails na ito ay mas mahigpit kaysa sa mga standard na riles. Inaatasan namin ang bawat pangkat ng pag-install na sumunod sa sumusunod na limang puntos:

1. Huwag baligtarin ang oryentasyon ng slot na may kaugnayan sa direksyon ng pag-install—nababago ng maling oryentasyon ang cross-section na nagdadala ng load at binabawasan ang kapasidad ng pagkarga.

2. Higpitan ang mga bolts nang mahigpit ayon sa metalikang kuwintas ng disenyo; ang sobrang torque sa manipis na pader na bahagi ng custom na seksyon ay maaaring magdulot ng lokal na pagdurog.

3. Dapat gamitin ng rail splicing ang mga custom na connector na idinisenyo para sa partikular na seksyong ito; Ang mga karaniwang rail connector ay hindi tugma sa geometry na ito.

4. Mag-install ng mga insulating gasket sa mga punto ng contact sa pagitan ng hindi magkatulad na mga metal upang maiwasan ang electrochemical corrosion; tiyaking tugma ang mga fastener sa coating (Hot-Dip Galvanized o Zinc-Aluminum-Magnesium).

5. Huwag tumapak sa manipis na pader na mga seksyon sa kalagitnaan ng span ng mga riles; ang puro load mula sa foot traffic ay maaaring magdulot ng deformation.

Paggawa at Kontrol ng Kalidad

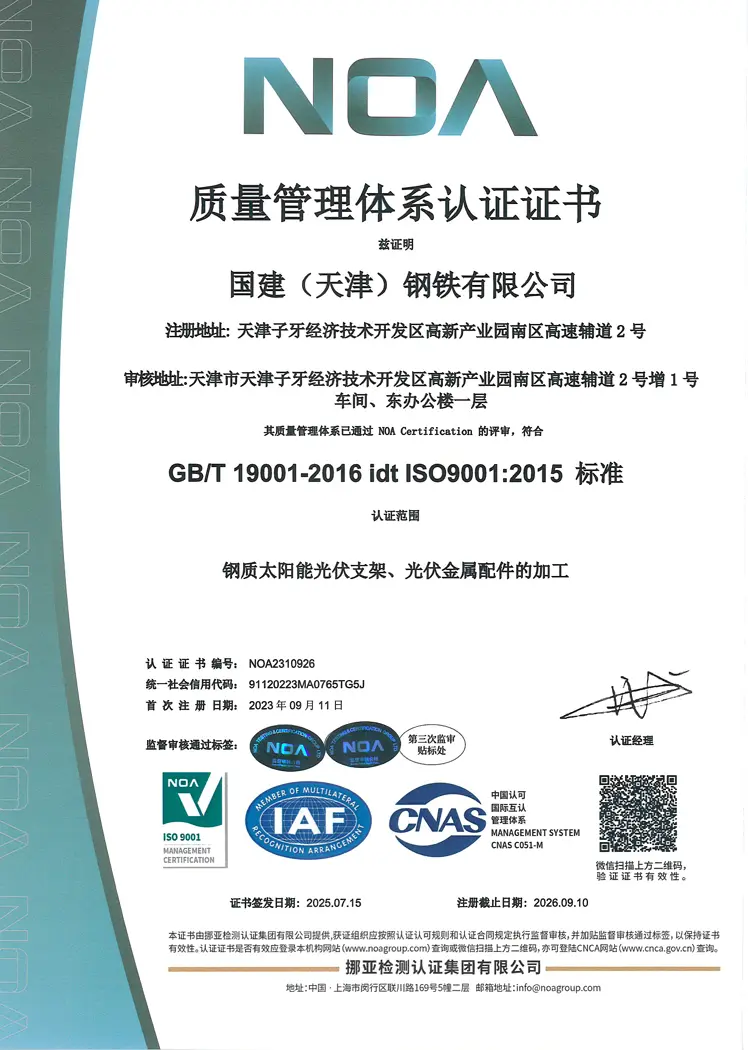

Ang aming kumpanya ay nagpapatupad ng tatlong yugto na proseso ng pagkontrol sa kalidad: inspeksyon ng mga papasok na steel strip at coating materials (pagsusuri ng grado, kapal, at bigat ng coating); in-line na pagsukat ng mga cross-sectional na dimensyon at straightness habang bumubuo ng roll; at panghuling inspeksyon ng cross-sectional precision, straightness, at surface condition bago i-package ang bawat batch. Ang aming kalidad at mga sistema ng pamamahala sa kapaligiran ay sertipikado sa ilalim ng ISO 9001, ISO 14001, at ISO 45001; ang saklaw ng sertipikasyon ay sumasaklaw sa mga istruktura ng pag-mount ng PV na bakal at mga aksesorya ng metal na PV.

Mga Madalas Itanong (FAQ)

Q1: Anong impormasyon ang kailangan mo mula sa amin para makapagbigay ng quote para sa custom-profile rails?

A: Nangangailangan kami ng roof tile o purlin drawings (o isang dimensioned cross-section sketch), mga dimensyon at layout ng module, at ang nakaplanong span ng suporta. Batay dito, kukumpirmahin namin ang cross-section, mga detalye ng coating, at unit weight bago magbigay ng quote. Maaaring gumawa ng mga sample o first-article cross-sections bago ang mass production.

Q2: Ikaw ba ay isang tagagawa o isang kumpanya ng kalakalan?

A: Kami ay isang tagagawa. Ang roll forming, pagsuntok, pagpoproseso ng cut-to-length, at pamamahala ng coating ay isinasagawa lahat sa sarili naming pasilidad ng produksyon sa Tianjin, China. Maaari kang suriin ang aming mga factory record at certificate.

Q3: Paano ako pipili sa pagitan ng Hot-Dip Galvanized at Zinc-Aluminum-Magnesium coatings?

A: Para sa karamihan ng mga aplikasyon sa inland roofing, sapat na ang Hot-Dip Galvanized (Z275). Para sa coastal, high-humidity, o industrial corrosive environment, inirerekomenda namin ang Zinc-Aluminum-Magnesium, dahil nag-aalok ito ng mahusay na cut-edge na proteksyon at salt spray resistance. Naaayon ang pagkakaiba ng mga termino ng warranty: 15 taon para sa Hot-Dip Galvanized at 25 taon para sa Zinc-Aluminum-Magnesium.

Q4: Kailangan ba ng buong container order para sa mga custom na profile?

A: Ang karaniwang minimum na dami ng order ay isang 20GP container. Para sa mga paunang pagsubok na order o sample batch ng mga bagong profile, maaari kaming tumanggap ng mas maliliit na dami; ibigay lamang ang pagguhit ng profile at kabuuang haba, at magsi-quote kami nang naaayon.

Q5: Ang riles na ito ay tugma sa karaniwang mga clamp at fastener?

A: Depende ito sa mga detalye ng profile ng hindi karaniwang guide rail. Ang mga karaniwang binagong profile ay katugma sa mga pangunahing clamp at hindi kinakalawang na asero na pangkabit na magagamit sa merkado; para sa mga espesyal na profile, nagbibigay kami ng magkatugmang mga clamp at connector upang matiyak ang pagiging tugma sa panahon ng on-site na pag-install.
