Sistema ng Pag-mount ng PV sa Bubong

Ang Guojian (Tianjin) Steel Co., Ltd. ay dalubhasa sa paggawa ng Rooftop PV Mounting System sa loob ng maraming taon. Nagpapatakbo kami ng sarili naming steel structure fabrication workshop at nakikipagtulungan sa hot-dip galvanizing production lines, na pinangangasiwaan ang pagputol at pagbubuo ng lahat ng bahagi—gaya ng mga column, pangunahing beam, at purlins—in-house. Naghahatid kami ng malawak na hanay ng mga kapaligiran sa paradahan, kabilang ang mga pang-industriya na complex, mga sentrong pangkomersyo, mga ospital, paaralan, at mga pampublikong transport depot. Ang aming technical team ay nagbibigay ng mga on-site measurement at pagpaplano ng layout ng paradahan, pagbuo ng mga structural drawing at arrangement scheme na iniayon sa lokal na hangin at snow load na mga kinakailangan. Nagpapanatili kami ng tuluy-tuloy na imbentaryo ng mga hilaw na materyales tulad ng square tubing at C-sections; ang mga karaniwang modelo ay nagpapadala sa loob ng 72 oras. Ang lahat ng mga bahagi ay may kasamang mga detalye ng materyal at mga ulat ng inspeksyon ng galvanizing. Nag-aalok kami ng mga garantiyang istruktura at teknikal na suporta sa pag-install sa site, na tumutulong sa mga kliyente na lumikha ng aesthetically kasiya-siya at functional na mga photovoltaic na carport.

Mga kalamangan sa materyal

Gumagamit ang aming mga rooftop mounting system ng 6063-T5 aerospace-grade aluminum alloy profile na may anodized finish (oxide film thickness ≥15μm), na nag-aalok ng mga natatanging bentahe gaya ng magaan, mataas na lakas, corrosion resistance, at tibay na walang kalawang. Sa isang-katlo lamang ng density ng bakal, ang materyal ay mas magaan habang pinapanatili ang pantay na lakas. Ipinagmamalaki din nito ang mahusay na panlaban sa acid rain, salt spray, at UV radiation, na tinitiyak ang buhay ng serbisyo na higit sa 30 taon—kahit na sa mga corrosive na kapaligiran tulad ng mga coastal o industrial zone—na walang kinakailangang maintenance sa haba ng buhay nito. Ito ang perpektong materyal para sa rooftop PV mounting system.

Naaangkop na mga uri ng bubong

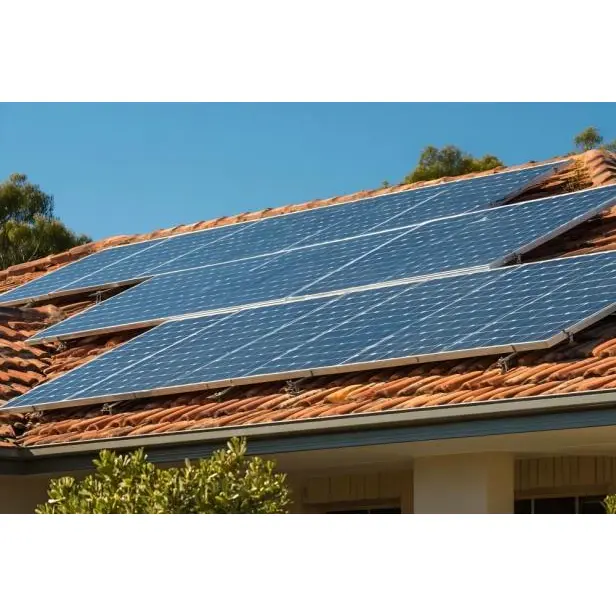

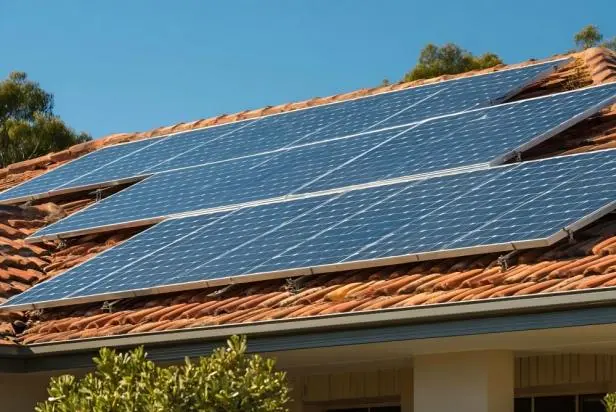

Bumuo kami ng mga espesyal na sistema ng pag-mount para sa iba't ibang uri ng bubong, na lumilikha ng isang komprehensibong hanay ng produkto na sumasaklaw sa bawat senaryo. Para sa mga kulay na bubong na bakal, gumagamit kami ng clamp-based na installation na tugma sa iba't ibang profile, kabilang ang angular-rib (snap-lock), standing-seam, at corrugated sheets. Ang mga konkretong patag na bubong ay gumagamit ng alinman sa ballasted o kemikal na mga paraan ng pag-mount ng anchor, na iniiwasan ang malawak na pinsala sa istraktura ng bubong. Gumagamit ang mga glazed o clay na tile na bubong ng mga nakalaang hook-style mount na naka-secure sa pamamagitan ng mga tile gaps, na iniiwan ang mga tile mismo na buo. Kung para sa mga pang-industriya na halaman, komersyal na gusali, o tirahan, nagbibigay kami ng mga angkop na solusyon sa pag-install, na inaalis ang pangangailangan para sa mga kliyente na kumuha ng mga bahagi mula sa maraming mga supplier.

Disenyo ng Produkto

Ang mounting system para sa color steel tile roof ay gumagamit ng mga espesyal na clamp para sa secure na pangkabit. Ang proseso ng pag-install ay hindi nangangailangan ng pagbabarena sa ibabaw ng bubong, sa panimula ay inaalis ang panganib ng pagtagas ng bubong na dulot ng mga pagtagos. Ang mga clamp ay nagtatampok ng panloob na EPDM na hindi tinatablan ng tubig na mga rubber pad na akma nang husto laban sa mga corrugations ng mga bakal na tile; ang disenyong ito ay hindi lamang nagpapataas ng alitan upang maiwasan ang pag-slide ngunit lumilikha din ng pangalawang waterproof seal. Para sa mga konkretong bubong kung saan hindi maiiwasan ang pagbabarena, nagbibigay kami ng mga waterproof na manggas at sealant na lumalaban sa panahon upang matiyak ang ganap na integridad ng bawat fixing point, sa gayon mapoprotektahan ang waterproofing ng bubong at mapawi ang mga alalahanin ng mga may-ari tungkol sa pagtagas.

Kaligtasan at pagiging maaasahan sa mga kondisyon ng malakas na hangin

Ang bubong ay bahagi ng isang gusali na pinakanakalantad sa mga karga ng hangin; ang mga puwersa ng pagsipsip ng hangin sa mga sulok at gilid na lugar, sa partikular, ay maaaring umabot ng dalawa hanggang tatlong beses ang magnitude ng pangharap na presyon ng hangin. Nagtatampok ang roof mounting system ng Guojian Steel ng espesyal na disenyong lumalaban sa hangin. Ang mga clamp ay sumailalim sa mahigpit na pull-out testing, na nagpapakita ng pull-out resistance na ≥2 kN bawat clamp. Ang density ng layout ng mga mount ay na-optimize batay sa lokal na presyon ng hangin at mga partikular na zone ng bubong, na may karagdagang mga fixing point na naka-install sa mga sulok at gilid na lugar. Ang lahat ng connector ay gumagamit ng anti-slip serrated nuts at anti-loosening washers para matiyak ang katatagan laban sa pangmatagalang wind-induced vibration, na pumipigil sa pag-loosening o detachment. Ang sistema ay may kakayahang makayanan ang matitinding bagyo (Kategorya 12 o mas mataas), na tinitiyak ang kaligtasan at pagiging maaasahan.

Proteksyon sa pagdadala ng pagkarga

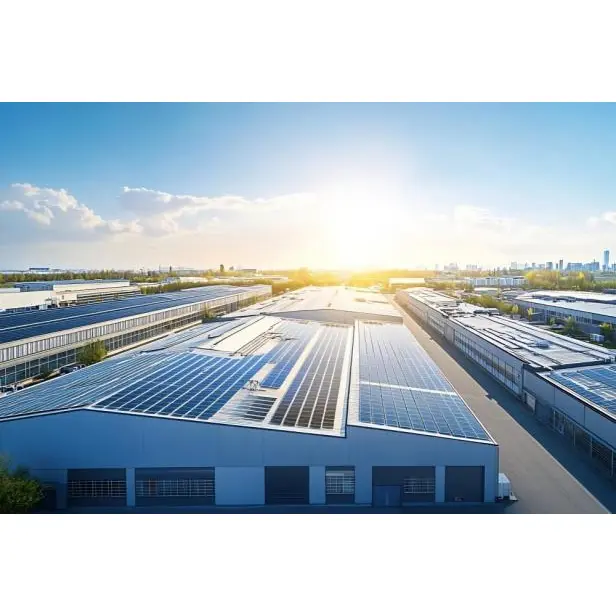

Ang Rooftop PV Mounting System ay ganap na ginawa mula sa aluminum alloy. Ang self-weight nito sa bawat unit area ay 30%–40% lamang kaysa sa tradisyonal na steel mounts, na makabuluhang binabawasan ang karagdagang karga sa bubong. Para sa 1 MW rooftop power plant, ang kabuuang bigat ng aluminum alloy mounting system ay humigit-kumulang 15–20 tonelada—isang pagbawas ng mahigit 30 tonelada kumpara sa mga steel mount—na epektibong pumipigil sa mga isyu gaya ng structural deformation o pag-crack ng waterproofing layer na dulot ng overloading. Para sa mga gusaling may limitadong load-bearing capacity, tulad ng mga mas lumang pabrika o light-gauge steel roof structures, ang mga ultra-light aluminum alloy mount na ito ay nag-aalok ng ligtas at maaasahang solusyon, na nagbibigay-daan sa ganap na paggamit ng mga bubong na may potensyal na makabuo ng kuryente at tinitiyak na wala ni isang pulgada ng espasyo sa rooftop ang masasayang.

Mga kalamangan sa pag-install

Ang lahat ng mga bahagi ng pag-mount sa bubong ay gawa sa pabrika gamit ang isang standardized, modular na disenyo. Ang on-site installation ay nangangailangan lamang ng simpleng bolting at snap-fitting—inaalis ang pangangailangan para sa welding, pagputol, o pangalawang pagproseso. Ang mga espesyal na clamp ay direktang nakakabit sa profiled na bakal na bubong, at ang mga riles ay mabilis na konektado sa pamamagitan ng mga snap-lock; ang isang installer ay maaaring mag-mount ng higit sa 100 metro kuwadrado ng racking bawat araw, na nagpapalakas ng kahusayan ng higit sa 50% kumpara sa mga tradisyonal na pamamaraan. Sinusuportahan ng mga detalyadong manual sa pag-install at mga gabay sa video, ang mga standard na crew ng pag-install ay maaaring mabilis na makabisado ang proseso pagkatapos ng maikling pagsasanay, makabuluhang paikliin ang mga timeline ng proyekto at bawasan ang mga gastos sa paggawa upang mapabilis ang koneksyon sa grid.

Propesyonal na Pag-customize at Komprehensibong Warranty

Nagbibigay kami ng mga end-to-end na teknikal na serbisyo, mula sa mga survey sa bubong hanggang sa disenyo ng system. Ang aming mga technician ay nagsasagawa ng on-site na mga sukat ng mga dimensyon ng bubong, mga profile ng panel, at mga kapasidad na nagdadala ng pagkarga, na bumubuo ng mga customized na plano sa layout at mga kalkulasyon sa istruktura na iniayon sa aktwal na mga kundisyon upang ma-maximize ang paggamit ng bubong at naka-install na kapasidad. Ang aming mga produkto ay may kasamang 10-taong kalidad na warranty at isang 25-taong serbisyo sa buhay na pangako, na sinusuportahan ng 24-oras na teknikal na suporta at on-site na gabay sa pag-install. Ang lahat ng mga produkto ay binibigyan ng mga materyal na sertipiko, mga ulat sa pagsubok, at mga sertipiko ng pagsunod, na tinitiyak ang isang walang pag-aalala na karanasan para sa bawat customer—mula sa pagkuha at pag-install hanggang sa pangmatagalang operasyon.
