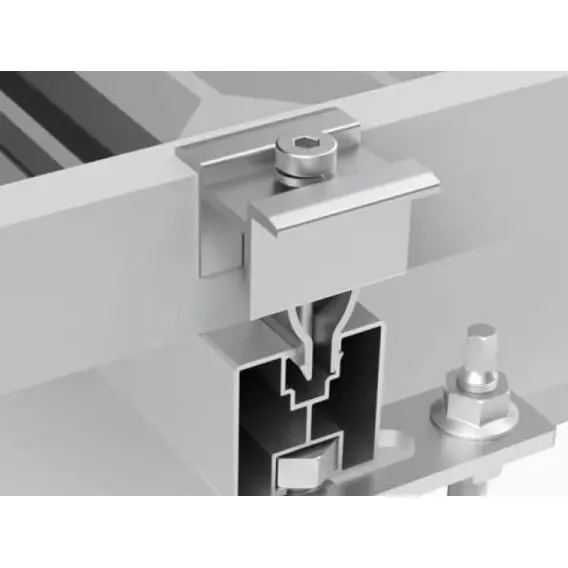

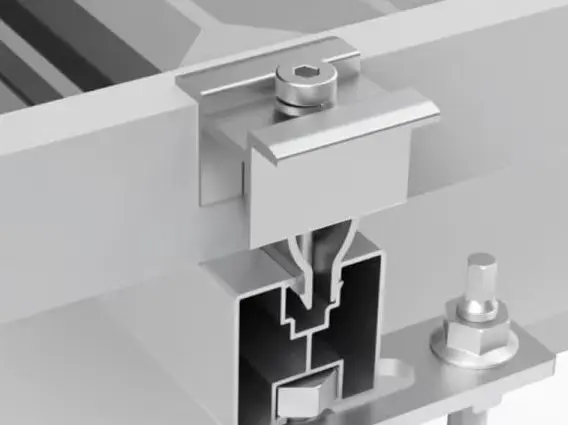

Solar Mounting Pressing Fitting

Ang mga Solar Mounting Pressing Fitting na ibinibigay ng Guojian ay angkop para sa mga photovoltaic frame na mula 30mm hanggang 55mm, at ganap na tugma sa C-type, Z-type, U-type na bakal, at zinc-aluminum-magnesium guide rails na ginawa ng aming pabrika. Ang ibabaw ay ginagamot ng anodizing, nag-aalok ng mahusay na corrosion resistance, at angkop para sa iba't ibang mga sitwasyon ng aplikasyon tulad ng mga ground power station, distributed rooftop system, at agricultural photovoltaic complementary projects.

Mga Pangunahing Kalamangan ng Produkto

1. Pinagsamang solusyon ng OEM na may mga pagtutukoy na perpektong tumugma sa mga bahagi

2. One-piece extruded 6005-T5 aluminum alloy construction para sa mataas na structural strength

3. EPDM cushioning pad na lumalaban sa panahon para protektahan ang mga module frame

4. Malawak na hanay ng pang-clamping na katugma sa lahat ng uri ng PV modules

5. Anodized finish para sa pangmatagalang corrosion resistance at panlabas na tibay

6. May kasamang 304 hindi kinakalawang na asero na anti-loosening fasteners upang maiwasan ang kalawang at pagsamsam

7. Mass-produce sa mga automated na linya, tinitiyak ang matatag na supply para sa mga malalaking proyekto

Mga Sitwasyon ng Application

1. Utility-scale ground-mounted PV plant

Malaking megawatt-class na mga base ng PV sa kapatagan, bulubunduking lugar, o disyerto; ipinares sa hot-dip galvanized o Zn-Al-Mg coated C-channel rails; gumagamit ng mid-clamp at end-clamp para sa secure na array mounting na may mahusay na wind, snow, at load resistance.

2. Komersyal at pang-industriya (C&I) rooftop PV

Ang Solar Mounting Pressing Fitting ay Inaasahang sa color steel tile o flat concrete roofs; ang magaan na mga clamp ng aluminyo ay nagbabawas ng pangkalahatang pagkarga sa bubong; katugma sa iba't ibang mga layout ng array; madaling pag-install nang hindi nakompromiso ang waterproofing ng bubong.

3. Eco-complementary PV projects

Agrivoltaic, fishery-PV, pastoral-PV, at salt-field PV stations; Ang Zn-Al-Mg rails na ipinares sa corrosion-resistant aluminum clamps ay lumalaban sa saline-alkali soil at high-humidity na kapaligiran (hal., sa ibabaw ng fishpond).

4. PV carports at smart greenhouses

Steel-structure PV carports at agricultural PV greenhouses; tugma sa adjustable-tilt at tracking mounts; nababaluktot na paggamit ng mahaba at maikling clamp upang ayusin ang espasyo ng module.

5. Mga proyektong PV sa ibang bansa

Mga proyekto sa Residential at C&I PV sa Southeast Asia, Europe, at Africa; Available ang English installation manuals; mga pagtutukoy ng corrosion resistance na angkop para sa maulan o baybaying klima; kumpletong mounting system kit na magagamit para i-export.

Mga Alituntunin sa Pag-install at Paggamit

1. Mahigpit na Pagsunod sa Mga Detalye ng Torque

Torque < 18 N·m: Hindi sapat na clamping force; maaaring madulas o makabuo ng ingay ang mga module sa panahon ng malakas na hangin. Torque > 25 N·m: Nade-deform ng sobrang pressure ang module frame, na nagiging sanhi ng micro-cracks sa salamin at kasunod na pagkasira ng power output.

2. Huwag Alisin ang EPDM Cushioning Pads

Ang direktang metal-to-metal contact na walang pad ay nagkakamot sa anodized frame at nagiging sanhi ng electrochemical corrosion; Ang pangmatagalang pagpasok ng tubig-ulan ay humahantong sa kalawang at pagkasira ng frame.

3. Huwag Paghaluin ang Mga Pangkabit ng Iba't Ibang Materyal

Ang mga aluminyo clamp ay hindi dapat ipares sa carbon steel bolts; Ang pakikipag-ugnay sa pagitan ng aluminyo at bakal sa presensya ng tubig-ulan ay nagdudulot ng electrochemical corrosion, na humahantong sa mga nasamsam o nasira na mga fastener sa maikling panahon.

4. Huwag Putulin o Gilingin ang mga Clamp Body On-Site

Sinisira ng paggiling ang anti-corrosion anodized layer, na nagiging sanhi ng mabilis na kalawang sa mga gilid na hiwa; kung kailangan ang mga pagsasaayos ng laki, humiling ng custom-made na hindi karaniwang mga bahagi mula sa pabrika nang maaga.

5. Module Frame Thickness Compatibility

Mahigpit na iwasan ang paggamit ng mga narrow-grip clamp sa sobrang kapal ng mga frame; lumilikha ito ng agwat sa pagitan ng clamp at ng frame, na nagtutuon ng stress at malamang na nadudurog ang module.

6. Pag-install sa Mababang Temperatura o Basang Panahon

Hindi inirerekomenda ang pag-install ng Solar Mounting Pressing Fitting kapag ang temperatura ay mas mababa sa 0°C; ang mababang temperatura ay nagpapatigas sa EPDM pad, binabawasan ang pagganap ng cushioning at nanganganib na masira ang frame ng module. Tiyaking tuyo ang mga tile sa bubong at mga mounting rail bago i-install kasunod ng pag-ulan.

7. Inspeksyon at Pagpapanatili Pagkatapos ng Pag-install

Magsagawa ng mga regular na inspeksyon tuwing anim na buwan; muling suriin tuwing tatlong buwan para sa mga proyekto sa baybayin o pangisdaan-solar. Magsagawa ng komprehensibong pagsusuri sa higpit ng bolt at pagtanda ng pad pagkatapos ng mga bagyo o malakas na snowstorm.

8. Mga Kinakailangan sa Imbakan at Proteksyon

Mag-imbak ng mga hindi naka-install na clamp sa isang tuyong bodega sa loob ng mga selyadong, moisture-proof na mga karton; iwasan ang pagkakalantad sa direktang sikat ng araw o ulan upang maiwasan ang maagang pagtanda at pagkabigo ng rubber pad.
